【医療機器向け】微細プレス加工

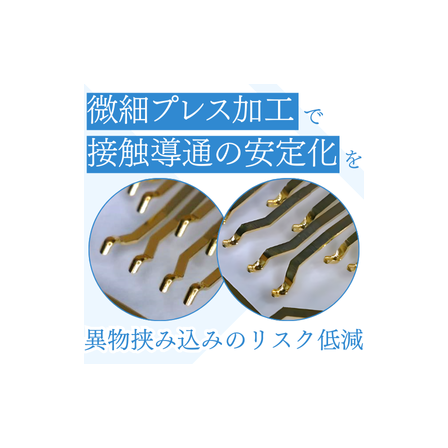

接触導通の安定化を実現する微細プレス加工
医療機器業界では、小型化と高精度化が進み、内部の電子部品の信頼性が重要視されています。特に、微弱電流を扱う精密センサーや、患者の安全に関わる機器においては、接点の安定性が不可欠です。接触不良は、機器の誤作動や患者へのリスクにつながる可能性があります。当社の微細プレス加工は、端子幅0.4mm(板厚0.2)の微細部分をプレスにてお椀状に加工し、接点形状をドーム状にすることで、低接触圧下での安定化を実現します。 【活用シーン】 ■微弱電流を扱う精密センサー 【導入の効果】 ■低接触圧下における導通信頼性の向上
基本情報
【特長】 ・接触エリア縮小 ・低接触圧でも安定化 ・異物挟み込みのリスク低減 【対応材料】 ■黄銅(C2680) ■リン青銅(C5191,C5210,C5240) ■ベリリウム銅(C1720,C17530) ■チタン銅(YCuT,C1990,TiCu) ■コルソン合金(NKC286) ■ステンレス鋼(SUS304) 【当社の強み】 株式会社エクセル電子は、設計から製造まで一貫して行う電子部品メーカーです。長年培ってきた技術とノウハウを活かし、お客様に満足いただけるコスト、品質、納期を提供します。
価格帯
納期
用途／実績例
【実績例】 ■金型仕様：順送プレス ■納品形態：フープ巻き ■材料：リン青銅 ■板厚：0.2mm ■材幅：0.4mm ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
株式会社エクセル電子は、創業以来、オーディオジャックをベースとした AV機器用の接続端子の生産を行っております。 設計から製造まで一貫して行う電子部品メーカーとして、 今まで培ってきました技術とノウハウをもとに、お客様に満足いただける コスト・品質・納期を目指し、日々取り組んでおります。
