【半導体製造向け】高突入電流対応AC電源
高精度測定、省スペース設計。半導体製造の試験・開発を加速。
半導体製造業界では、装置の小型化と高効率化が求められています。特に、電源装置は、試験や開発において、正確な電力供給と省スペース性が重要です。AFV-Pシリーズは、高精度な測定機能を備え、省スペース設計を実現。これにより、半導体製造における試験・開発環境の効率化に貢献します。 【活用シーン】 ・半導体製造装置の電源試験 ・各種電子部品の特性評価 ・品質検査 【導入の効果】 ・省スペース化による装置全体の小型化 ・高精度測定による試験データの信頼性向上 ・幅広い周波数範囲への対応による多様な試験への適用
基本情報
出力電圧範囲は0～350VACで調整可能、出力周波数A：5～2000Hz、B：15～1000Hzで、 スイッチング電源、LED照明、モーター、再生可能エネルギー、国防、航空宇宙などの業界の設計検証や品質検査などの用途に適しています。 【出力電力(Power)】単相 : 800VA / 1.50kVA / 3.0kVA / 6.0kVA 【出力電圧(Voltage Ranges)】0~175Vrms / 0~350Vrms 【出力周波数(Frequency)】A ver.: 5~2000Hz / B ver.: 15~1000Hz 【全高調波歪み(THD)】≦ 0.3% at 5~100Hz / ≦ 0.5% at 101~500Hz / ≦ 0.8% at 501~1000Hz / ≦ 1.5% at 1001~1500Hz / ≦ 2% at 1501~2000Hz (Resistive Load) 【負荷調整(Load Regulation)】≦ 0.07% F.S. (Resistive Load)
価格情報
お問い合わせください
納期
型番・ブランド名

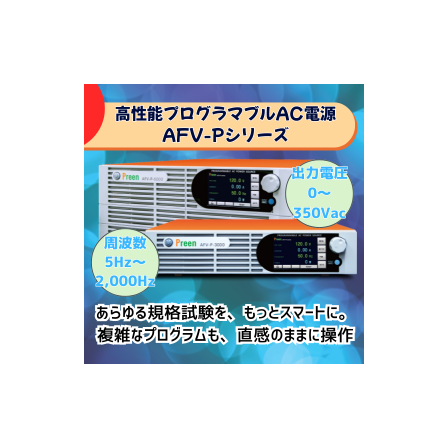

<NEW>AFV-Pシリーズ
用途／実績例
スイッチング電源、LED照明、モーター、再生可能エネルギー、国防、航空宇宙などの幅広い業界での設計検証や品質検査などの用途に適しています
