多カメラ高速画像取込を実現『フレームグラバーボード』
高速・高解像度画像を安定転送、複数カメラを効率接続し装置構成を簡素化

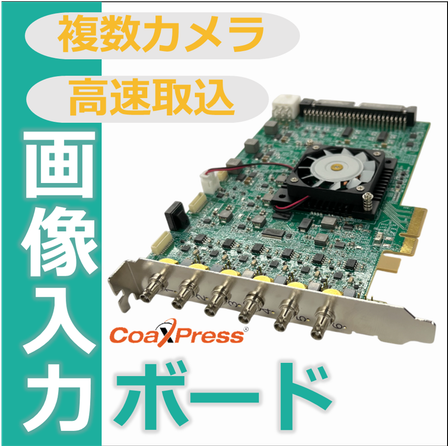

エデックリンセイシステムのフレームグラバーボードは、マシンビジョン用途に最適な高性能画像入力ボードです。 CoaXPressやCameraLinkなど多様なインターフェースに対応し、メーカーを問わず幅広いカメラと接続可能。 PCI Express対応により高速データ転送を実現し、高解像度画像でもストレスのない処理環境を提供します。 また、複数カメラの同時接続に対応し、1スロットで最大6台のカメラを接続可能な機種もラインナップ。 従来複数枚必要だったボードを1枚に集約できるため、省スペース化とコスト削減に貢献します。 オンボードメモリやLUT処理機能を搭載し、FPGAによるカスタム画像処理にも対応。 既存システムの更新や高度な画像処理装置の構築に柔軟に対応できる高機能ボードです。
基本情報
【仕様】 ・対応I/F：CoaXPress（Ver2.1 / Ver1.1）、CameraLink ・転送速度：最大12.5Gbps（CXP-12）、最大25Gbps構成対応 ・ホストバスI/F：PCI Express Gen4 x4 / Gen2 x4 / Gen2 x8 ・接続台数：最大6カメラ（モデルによる） ・ROI機能：最大32個設定可能 ・オンボードメモリ：DDR4 2GB / DDR3 最大4GB ・画像処理：LUT処理、FPGAカスタム処理対応 ・外部I/O：TTL、EIA-422、フォトカプラなど 【ラインナップ】 ■MUCapシリーズ（CoaXPress2.1対応）：超高速転送・多チャンネル接続対応 ・MUCap-CX6：CXP-12×6、最大6カメラ接続 ・MUCap-CX4：CXP-12×4、4カメラ接続 ■CameraLink対応モデル：既存システム置換に最適、幅広いカメラ対応 ・MUCap-HD4eHA：最大6台接続可能な集約モデル ■EDCap-CXシリーズ：安定したCoaXPress1.1対応の標準モデル
価格帯
納期
用途／実績例
画像処理システム用途 マシンビジョン装置
