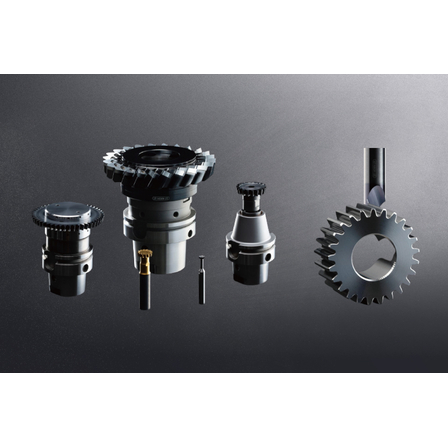

【工作機械向け】超硬ギヤスカイビングカッター・ギヤバリ取り工具
高精度・高能率な歯車加工とバリ取りを一台で実現
工作機械業界では、生産性向上と加工精度の両立が求められています。特に、歯車加工においては、高精度な仕上がりと効率的なバリ取り作業が、製品の品質と生産ライン全体のスピードに大きく影響します。不十分な加工やバリ残りは、後工程でのトラブルや製品寿命の低下につながる可能性があります。HORN（ホーン）超硬ギヤスカイビングカッター・ギヤバリ取り工具は、これらの課題に対し、高精度かつ高能率な歯車加工と、迅速なバリ取りを同時に実現することで、お客様の生産性向上に貢献します。 【活用シーン】 ・複合加工機や5軸加工機での歯車スカイビング加工 ・ギヤ端面のバリ取り作業 ・小径歯車の加工 ・NC旋盤や複合加工機での外歯・内歯歯車の製造 【導入の効果】 ・歯車加工とバリ取りのワンチャッキング加工による時間短縮 ・高精度な歯車加工の実現 ・約2秒でのバリ取りによる作業効率の向上 ・多様なモジュールサイズへの対応
基本情報
【特長】 ・システムWSA：最小モジュールm 0.2から対応、小径加工（φ7.0mm～）が可能、5軸NC研削盤による精密刃先研削仕上げ（PS/PSP歯形対応）。 ・システムWSR：刃先交換式、最大モジュールm 5.0まで対応、高次元の同心度を実現したインターフェース（特許取得）、すくい面側クーラント供給可能（オプション対応）。 ・システムM117：インサート交換式、最大モジュールm 8.0まで対応、自動求心型インサートシートを採用、各種主軸インターフェースに対応したカッターアーバー。 ・ギヤブローチング システムN105、N110、S117：刃先交換式、最大モジュールm 5.0まで対応、NC旋盤、複合加工機などで外歯・内歯歯車の製造が可能。 ・ギヤ端面バリ取り工具 システムDSS：超硬ソリッド、複合加工機・5軸加工機でギヤスカイビング＋バリ取りのワンチャッキング加工が可能、約2秒でバリ取りが可能。 ・すべて特殊品対応となります。
価格帯
納期
型番・ブランド名
HORN
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
