【医療機器向け】HORN（ホーン）内径溝入れ加工用工具 ミニ
精密加工に貢献する溝入れ・横引き用チップブレーカー付きインサート
医療機器業界では、微細で複雑な部品の精密加工が求められます。特に内径加工においては、切りくずの詰まりや加工時のビビり・たおれが、製品の精度や品質に影響を与える可能性があります。これらの課題を解決し、安定した精密加工を実現するためには、高剛性で切りくず処理に優れた工具が不可欠です。IZUSHIが取り扱うHORN社製の内径溝入れバイト『ミニ』は、こうした医療機器分野の精密加工ニーズに応えます。 【活用シーン】 ・微細部品の内径溝入れ加工 ・高精度が求められるボーリング加工 ・複雑な形状のねじ切り加工 【導入の効果】 ・切りくず詰まりの頻度を低減 ・安定した高剛性加工を実現 ・加工精度の向上に寄与
基本情報

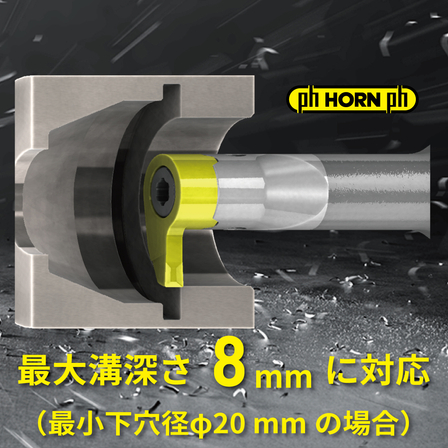

【特長】 ■独自の六面拘束クランプにより、高剛性で安定した加工が可能 ■刃先へ確実にクーラントを供給する内部給油式 ■ねじ１本の締付で確実なクランプを保証 ■同システムの場合、１本のホルダーで様々な加工や溝幅に対応 ■対応加工：溝入れ、ボーリング、ねじ切り、端面溝入れ、面取り ・最小下穴径：φ 6.0 mm ～ φ 18.0 mm ・インサート幅： 0.7 mm ～ 3.0 mm ・最大溝深さ：0.8 mm ～ 8.0 mm 【チップブレーカー ラインアップ】 ■ Dブレーカー：溝入れ・横引き用 ■ Rブレーカー：ボーリング・横引き用 ■ GMブレーカー：ねじ切り加工用 ■ Iブレーカー：ボーリング・倣い・端面加工用
価格帯
納期
型番・ブランド名
HORN（ホーン）
用途／実績例
他社工具からHORNミニ Dブレーカーに置き換えた例 （当社事例） 被削材：SUM23 切削速度：約1.6倍 60m/min→100m/min 送り： 約1.5倍 0.02mm/rev→0.03mm/rev 工具寿命：約10倍以上 150個→1500個 加工時間：約46%短縮 約28秒→約15秒
