【半導体製造装置向け】HORN 内径溝入れ加工用工具 ミニ
高精度維持に貢献する溝入れ・横引き加工用工具
半導体製造装置の分野では、微細かつ複雑な部品の加工において、高い精度が求められます。特に内径加工においては、切りくずの詰まりや工具のたわみが発生すると、加工精度に影響を与え、製品の品質低下につながる可能性があります。そのため、安定した加工を実現し、高精度を維持できる工具が不可欠です。IZUSHIが取り扱うHORN社製の内径溝入れバイト『ミニ』は、こうした課題に対応し、高精度な加工をサポートします。 【活用シーン】 ・微細部品の内径溝入れ加工 ・精密なボーリング加工 ・高精度なねじ切り加工 ・端面溝入れ、面取り加工 【導入の効果】 ・切りくず詰まりの低減による安定加工 ・ビビり・たおれ減少による高精度維持 ・工具寿命の向上によるコスト削減 ・加工時間の短縮
基本情報

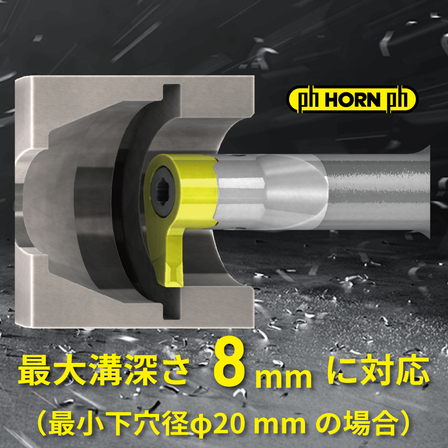

【特長】 ■独自の六面拘束クランプにより、高剛性で安定した加工が可能 ■刃先へ確実にクーラントを供給する内部給油式 ■ねじ１本の締付で確実なクランプを保証 ■同システムの場合、１本のホルダーで様々な加工や溝幅に対応 ■対応加工：溝入れ、ボーリング、ねじ切り、端面溝入れ、面取り ・最小下穴径：φ 6.0 mm ～ φ 18.0 mm ・インサート幅： 0.7 mm ～ 3.0 mm ・最大溝深さ：0.8 mm ～ 8.0 mm 【チップブレーカー ラインアップ】 ■ Dブレーカー：溝入れ・横引き用 ■ Rブレーカー：ボーリング・横引き用 ■ GMブレーカー：ねじ切り加工用 ■ Iブレーカー：ボーリング・倣い・端面加工用 【当社の強み】 IZUSHIは1910年の創業以来、ものづくりの現場をサポートしてきた機械工具専門商社です。国内500社、欧州を中心に海外20社にのぼる仕入先メーカーとのパートナーシップのもと、お客様に進歩的で良質なサービスを提供することを使命としております。製造現場に様々な革命をもたらすべく、期待を上回るサービスでお客様の収益に貢献します。
価格帯
納期
型番・ブランド名
HORN
用途／実績例
他社工具からHORNミニ Dブレーカーに置き換えた例 （当社事例） 被削材：SUM23 切削速度：約1.6倍 60m/min→100m/min 送り： 約1.5倍 0.02mm/rev→0.03mm/rev 工具寿命：約10倍以上 150個→1500個 加工時間：約46%短縮 約28秒→約15秒
