光学式膜厚検査装置FiDiCa

膜厚測定を「点」から「面」へ。非接触・高速測定で、膜厚ムラを見える化。

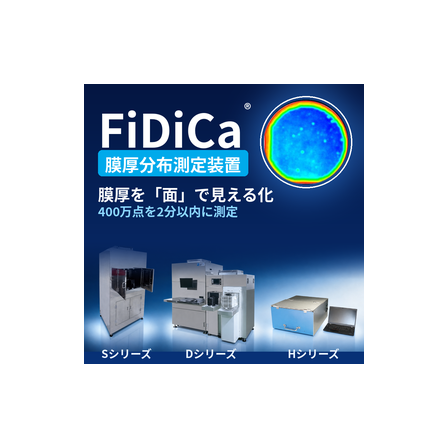

FiDiCaは、膜厚を「点」ではなく「面」で捉える光学式膜厚分布測定装置です。非接触の分光干渉法と独自の解析アルゴリズムにより、半導体ウェーハ、フィルム、液膜などの膜厚分布を高速・高精細にマッピング。1軸のラインスキャンで最大約400万点のデータを取得し、点測定では捉えにくい面内の厚みムラ、スジ状欠陥、局所的な異常を可視化します。標準モデルのSシリーズ、広レンジモデルのDシリーズ、高分解能モデルのHシリーズを展開。薄膜から極厚膜まで、対象や目的に応じて選択できます。卓上型からCtoC搬送機付きモデルまで用意し、研究開発から量産工程の評価・検査まで、測定の効率化と品質・歩留りの向上を支援します。

FiDiCaの専用ページはこちら

基本情報

■Sシリーズ|標準モデル(※以下はヘッドの使い分けによる) 計測膜厚範囲:薄膜50nm~20μm/厚膜1~100μm/極厚膜20~800μm 空間分解能:薄膜約50~150μm/厚膜約80~250μm/極厚膜約100~300μm ■Dシリーズ|広レンジモデル 計測膜厚範囲:50nm~100μm 空間分解能:約5~150μm CtoC搬送機付きモデルも選択可能 ■Hシリーズ|高分解能モデル 計測膜厚範囲:100nm~10μm 空間分解能:約5μm 卓上型/6インチウェーハの全面測定に対応

価格帯

納期

用途/実績例

半導体・半導体材料・電子部品の研究開発から、フィルムやガラスの品質評価、量産工程の膜厚検査まで幅広く活用できます。薄膜ではSiO₂膜、スパッタ膜、レジスト膜、液膜・油膜、コート膜などの膜厚分布や塗布ムラを評価。厚膜・極厚膜では各種ウェーハ、フィルム、バルクウェーハ、ガラスなどの厚み分布を測定します。面全体をマッピングすることで、局所的な厚みの異常やスジ状欠陥の把握に役立ち、成膜・塗布条件の検討、工程改善、品質管理を支援します。Hシリーズはデバイスパターン上の高分解能な膜厚分布測定に、CtoC搬送機付きのDシリーズは量産ラインでの連続評価に適しています。目的に応じたモデル選定をご相談いただけます。
