大型鋳物部品の中国製作｜ハウジング・フレームの鋳造・機械加工
大型鋳物部品の追加調達先をご検討の方へ。鋳造から機械加工まで、図面・仕様に合わせて製作可否を確認します。
大型ハウジング・ケーシング・フレームなど、鋳物部品の追加調達先や価格比較をご相談ください。株式会社エクセルが日本側窓口となり、中国のアライドマシナリと連携して鋳造から機械加工まで製作可否を確認します。 ■提携先の製作事例 ・コンプレッサーハウジング：10,000kg ・パワーフレーム：3,500kg／ダクタイル鋳鉄 ・ハウジング：約500kg／ダクタイル鋳鉄 ・トランスミッションケース：480kg ・16気筒クランクケース・オイルパン ※掲載写真・事例はアライドマシナリ提供資料に基づきます。 ■このような調達検討に ・現在の調達先に加え、別の製作先を確保したい ・継続使用部品の価格を比較したい ・鋳造と機械加工をまとめて相談したい 図面がある場合は、材質・予定数量・希望納期と併せてお知らせください。図面の準備前でも、用途・概略寸法・重量など、分かる範囲からご相談いただけます。対応可否・価格・納期は仕様に応じて個別に確認します。
基本情報
【材質・工法】 ダクタイル鋳鉄・ねずみ鋳鉄。生砂型・樹脂砂型鋳造。 【鋳造重量】 提携先資料に記載の工場別範囲： 金河20～300kg／個、合徳100～20,000kg／個、明徳1,000～30,000kg／個。 ※機械加工を含む製作可否は、形状・材質・仕様により個別確認。 【加工・付帯工程】 機械加工、洗浄、熱処理、圧力試験、塗装。模型・治具の設計製作も相談可能。 【設備・技術】 大型CNC加工設備、ZEISS製三次元測定機。鋳造凝固・加工工程のシミュレーションを活用。 【用途・事例】 コンプレッサーハウジング、フレーム、トランスミッションケース、エンジン・油圧機器用鋳物。 【相談窓口】 株式会社エクセルが中国のアライドマシナリと連携。図面・仕様・数量に応じ、価格・納期・検査条件を確認します。 ※能力・設備・事例は提携先提供資料に基づきます。
価格帯
納期
型番・ブランド名
製造：アライドマシナリ／日本側相談窓口：株式会社エクセル
用途／実績例

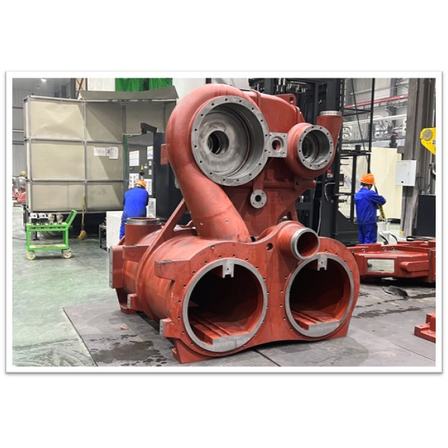

■ コンプレッサー用ハウジング／10,000kg コンプレッサーに使用する大型ハウジングの製作事例。大型・複雑形状の鋳物部品をご検討の際にご参照ください。 ■ パワーフレーム／3,500kg ダクタイル鋳鉄製の大型フレームの製作事例。機械の構造部を構成する大型鋳物部品の参考としてご紹介しています。 ■ ハウジング／約500kg ダクタイル鋳鉄製ハウジングの製作事例。数百kg級の鋳物部品についても、図面・仕様に応じて製作可否を確認します。 ■ ご相談いただきたい調達テーマ ・継続使用している鋳物部品の追加調達先の検討 ・次回発注に向けた製作条件・価格の比較 ・鋳造から機械加工までを含めた外注先の検討 ※対象部品への対応可否は、個別の図面・仕様・数量で確認いたします。
