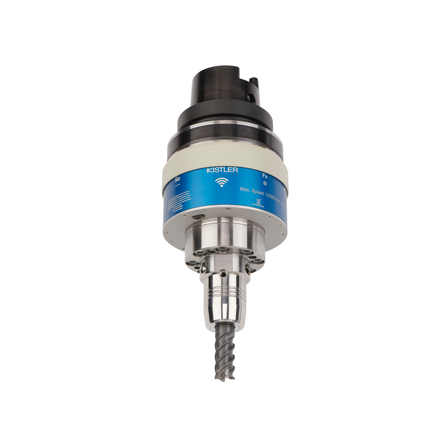

ワイヤレス4成分回転式動力計（回転工具の切削力測定） 9171B
ロータに組み込まれた新開発の圧電式センサは、高速切削時の動的な信号を測定可能に！
水晶圧電式のワイヤレス4 成分回転式動力計は、回転工具に作用する切削時の3 成分力とトルクを測定します。 回転工具に作用する切削力を測定 4 成分の測定：Fx、Fy、Fz およびMz 最大回転数：12,000min-1 最大30kN の力を測定可能 無線データ伝送 スルークーラントに対応可能 従来のスピンドルインタフェースで使用可能 複数のツールアダプタを使用可能 偏心とバランスを高精度で維持 測定システム一式
基本情報
測定システム一式は、機械のスピンドルに直接取付けることができるセンサ内蔵ロータ（切削力測定用回転式動力計）と、 ロータから無線でデータを受信するシグナルコンディショナで構成されます。必要となるロータのタイプは、機械側のスピンドル のタイプによって決まります。スピンドルアダプタも交換可能で、ツールアダプタも同様に交換できます
価格帯
納期
型番・ブランド名
9171B
用途／実績例
回転式動力計は、直交する3 つの力 Fx、Fy およびFz と、切削プロセス（特にフライス加工時や穴あけ加工時）のトルクMzを測定します。 回転式動力計によって以下のことを実現できます。 ・切削加工時の機械的負荷の測定 ・摩耗解析 ・切削パラメータの最適化 ・材料固有の定数の計算（例：特定の切削力） ・工具の形状とコーティングの最適化 ・切削シミュレーションの検証 ・機械加工プロセスのプロセス解析
