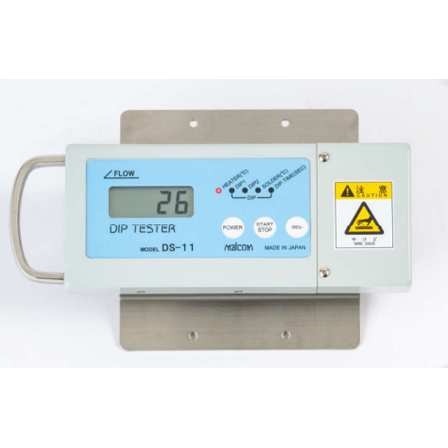

ディップテスター『DS-11』
フローはんだ槽管理のスタンダード測定器がモデルチェンジ！USB通信・プロファイル測定機能でより高度な管理を実現
『DS-11』は、フローはんだ付け装置の管理に必要な情報を コンベアに載せて流すだけで測定ができるディップテスターです。 冷却スタンド付属でスピーディに装置を冷却でき、センサ保護のための スタンドとしても活用できます。 また、熱負荷の高いプリヒータなどに対応できる耐熱カバーをオプションで ご用意しました。ご用命の際はお気軽にご連絡ください。 【特長】 ■USB接続で付属のソフトを使用し、測定結果の合否判定・管理が可能 ■温度プロファイル測定機能により、プリヒート・はんだ温度センサの 0.1秒サンプリングによる温度プロファイルをモニター可能 ■熱負荷の高いプリヒータなどに対応できる耐熱カバーをオプションで用意 ■測定後のセンサ部を冷却・保護するためのスタンドが付属 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【測定データ仕様(一部)】 ■基板下面表面温度 ・センサ：K型熱電対 ・測定範囲：0～300℃ ・精度：±1℃ ■はんだ温度 ・センサ：CAシース熱電対 ・測定範囲：0～300℃ ・精度：±1℃ ■ディップタイム ・センサ：電極(4ヶ所) ・測定範囲：0～10.0秒 ・精度：±0.2℃ ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■フローはんだ付け装置の管理 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
