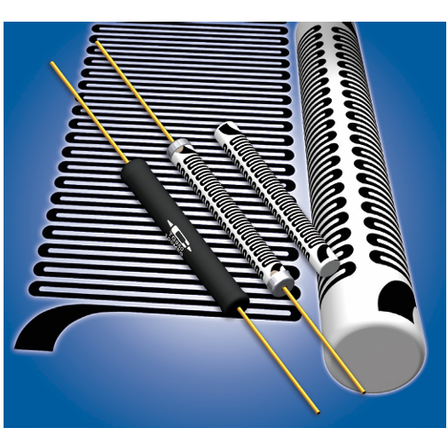

最大30kV対応！低TC・高精密高圧抵抗器『Type TG』
TC±25ppm/°C！電子顕微鏡やX線装置など、厳格な温度安定性が求められる高電圧システム向け高精度抵抗器。
【高精度・高電圧システムに向けた低TC精密パワー抵抗器】 米国キャドック社製の『Type TG』は、最高30kVの連続動作電圧と25kΩ〜1,000MΩの広範囲な抵抗値をカバーする超精密高圧抵抗器です。 【主な特長】 ・優れた温度安定性：-55℃〜+125℃の広温度域でTC±25 ppm/°Cを確保し、通電時の自己加熱変化を抑制 ・耐環境・高耐熱：最高225℃の高温環境下でも動作可能（標準定格時）。1,000時間寿命試験で0.25%の高い安定性 ・拡張電圧（-15仕様）：特殊処理により最高連続動作電圧を通常より最大60%引き上げたモデルも選択可能 ・用途：電子顕微鏡、X線装置、半導体製造装置、高圧プローブ、TWT電源に最適 【主な仕様】 ・最高動作電圧：400V ～ 30,000VDC（-15仕様でさらに拡張可能） ・定格電力：0.2W ～ 6.0W（+25℃時） ・抵抗値範囲：25kΩ ～ 1,000MΩ ・抵抗許容差：±1%（標準）、±0.1%〜±0.5%対応可 ・動作温度範囲：-55℃ ～ +225℃
基本情報
詳しくは資料をご確認ください
価格帯
納期
用途／実績例
詳しくは資料をご確認ください
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
当社は米国BECKMAN社（現在ビーアイテクノロジージャパン株式会社）、RCL-ELECTRONICS社（現在IRC）及びCADDOCK ELECTRONICS社の輸入販売代理店として昭和50年9月に発足し、その後、GENERALINSTURUMENT社（現在VISHAY）のLED製品、整流素子、リレー、メモリーIC、ITW社の各種スイッチ等の品目を加えて現在電子部品全般に亘る輸入並びに販売を行なっております。 又、昭和52年より小型カセット用メカ、IC、その他電子部品の輸入も行なっております。
