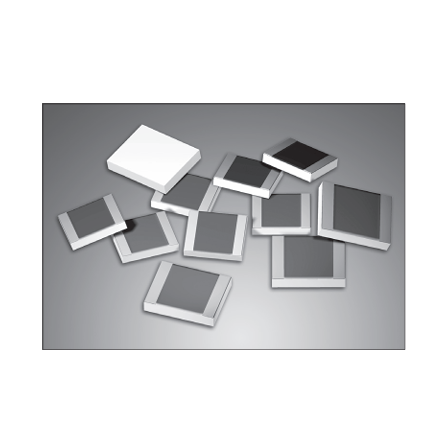

0.01Ω対応！低抵抗精密チップ抵抗器『Type CC』
インダクタンス5nH以下！ケルビン接続対応で電源・モータ制御の電流検出精度を高めるSMD/ハイブリッド用チップ抵抗器。
【スイッチング電源・モータ制御の電流検出に最適な低抵抗チップ】 米国キャドック社製の『Type CC』は、 表面実装（Flip Chip）およびハイブリッド基板（Wire Bond）に対応した、低抵抗・高精密チップ抵抗器です。 【主な特長】 ・超低抵抗＆高精度：0.010Ωからの低抵抗値をラインアップ。許容差±1%〜±5%で正確な電流検出が可能 ・超低インダクタンス：5nH以下の低インダクタンス構造により、高周波スイッチングやパルス応答に追従 ・高い放熱性：高熱伝導基板（IMSやアルミナ）への実装時、熱抵抗モデル（RθJC）を考慮した高電力設計が可能 ・実装バリエーション：SMD用のStyle FC、アルミワイヤボンディング用のStyle WBを選択可能 【主な仕様】 ・定格電力：0.75W / 1.0W / 1.5W（+70℃時） ・抵抗値範囲：0.010Ω ～ 10.0Ω ・抵抗許容差：±1%（0.1Ω以上）、±2%、±5% ・最高動作温度：+150℃
基本情報
詳しくは資料をご確認ください
価格帯
納期
型番・ブランド名
CADDOCK
用途／実績例
詳しくは資料をご確認ください
