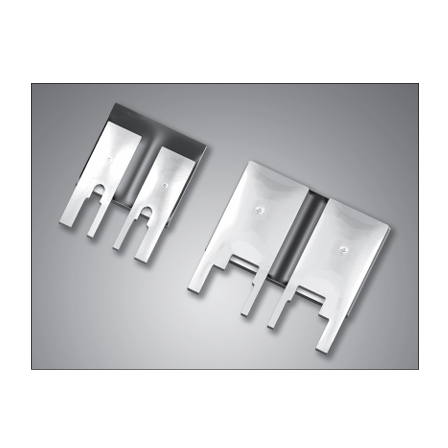

4端子ケルビン構造 電流検出抵抗器『Type SR』
超小型サイズで基板スペースを削減！無誘導設計と4端子構造で最大2Wまでの大電流を高精度モニタリングする検出用抵抗器。
【省スペース基板で大電流を正確にモニタリングする4端子抵抗器】 米国キャドック社製の『Type SR』は、独自のMicronox(R)抵抗膜を採用し、 5mΩからの超低抵抗値に対応した小型電流検出用抵抗器です。 【主な特長】 ・4端子（ケルビン）構造：電流用と電圧検出用の端子を分離し、パターンリード抵抗による測定誤差を排除 ・無誘導設計：インダクタンスを極限まで抑えた構造により、高速スイッチング電源や過渡電流検出での波形歪みを防止 ・省スペース（Compact Footprint）：高密度実装基板でも占有面積を最小限に抑えつつ、最大2Wの電力を処理 ・広範な用途：電源モニタリング、バッテリー管理システム、モータドライブ回路に最適 【主な仕様】 ・定格電力：1.0W（SR10） / 2.0W（SR20） （+70℃時） ・抵抗値範囲：0.005Ω ～ 1.00Ω ・抵抗許容差：±1% ・動作温度範囲：-40℃ ～ +150℃
基本情報
詳しくは資料をご確認ください
価格帯
納期
型番・ブランド名
CADDOCK
用途／実績例
詳しくは資料をご確認ください
