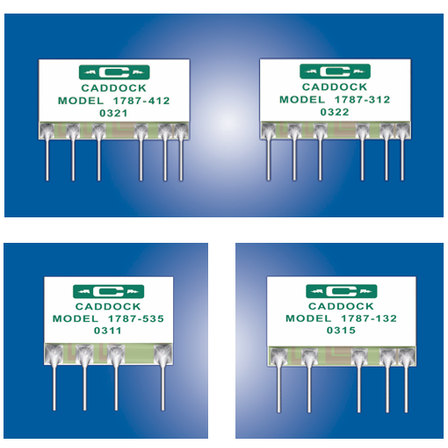

マルチレンジ計測器用！精密電流検出抵抗器『Type 1787』
最大4個の電流検出抵抗を1パッケージ化！Micronox(R)技術で優れた長期安定性と省スペース実装を実現する計測器用抵抗器。
【マルチレンジ電流計測の回路構成を劇的にシンプル化】 米国キャドック社製の『Type 1787』は、 デジタルマルチメータや各種電流測定器のレンジ切替回路向けに設計された精密電流検出抵抗ネットワークです。 【主な特長】 ・最大4素子を一体化：離散（ディスクリート）の検出抵抗最大4個を単一の薄型パッケージに凝縮し、基板スペースと挿入工数を削減 ・高精度な電流測定：Micronox(R)抵抗膜を採用し、2,000時間のフル負荷試験後も極めて高い測定精度を維持 ・リードピッチの標準化：標準化されたリード配置により、自動挿入や基板パターン設計が容易 ・豊富なモデル：測定レンジや許容電力に応じた全12モデル・5種類の回路パターンを展開 【主な仕様】 ・抵抗構成例：1,000Ω/100Ω/10Ω/1Ω、999Ω/99Ω/9Ω 等 ・絶対許容差：±0.05% ～ ±0.25% ・絶対温度係数：50 ppm/°C ～ 100 ppm/°C ・パッケージ許容電力：0.75W ～ 1.0W
基本情報
詳しくは資料をご確認ください
価格帯
納期
型番・ブランド名
CADDOCK
用途／実績例
詳しくは資料をご確認ください
