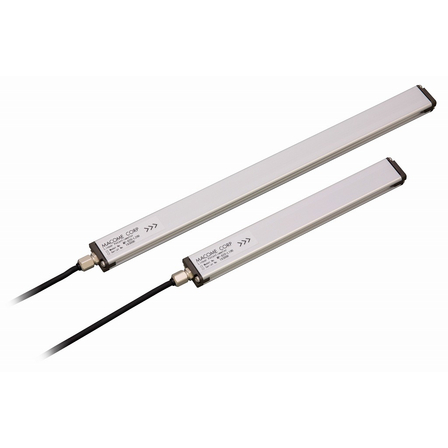

【繊維業界向け】非接触リニア変位センサー MP-620
繊維のテンション管理に。非接触で高精度な位置検出を実現。
繊維業界では、糸や布の製造工程において、テンション（張力）の正確な管理が品質を左右する重要な要素です。テンションが不適切だと、糸切れや布の歪みが発生し、製品の不良につながる可能性があります。当社の非接触リニア変位センサー MP-620は、非接触で糸や布の位置を検出し、テンション管理をサポートします。 【活用シーン】 ・糸の巻き取り機のテンション調整 ・布地の搬送制御 ・織機の糸送り制御 【導入の効果】 ・非接触のため、糸や布を傷つけない ・高精度な位置検出により、テンションを正確に管理 ・製品の品質向上と歩留まりの改善
基本情報
【特長】 ・非接触で位置を検出 ・振動や衝撃の影響を受けにくい ・繰り返し精度0.1mm以下 ・100mm～800mmの有効長に対応（最大1600mm対応可能） ・アブソリュート出力 【当社の強み】 オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です。センシング・測定で何かお困りごとがございましたら是非ご相談ください。標準品につきましては安心の3年保証です。
価格帯
1万円 ~ 10万円
納期
~ 1ヶ月
お問い合わせください。
型番・ブランド名
MP-620 測長センサー アブソリュート式リニア変位センサ マコメ研究所 MACOME
用途／実績例
レース車輛の エンジン部品 バイクのサスペンション 変位量検出 エアーシリンダー の位置検出 エレベーター籠 停止位置微調整 ロッド式アンテナ の伸縮量検知 液面計 油圧シリンダー 空圧シリンダー 加工食品製造機 製麺機 スライサー その他 直動体の位置検知 ポテンショメーター
関連動画
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| MP-620 | 電圧出力タイプ １－５V |
| MP-621 | 電流出力タイプ ４－２０ｍA |
カタログ（6）
カタログをまとめてダウンロード
CADデータ（32）
| 型番 | 概要 | ファイル |
|---|---|---|
| MP-620-L100 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L100 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L200 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L200 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L300 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L300 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L400 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L400 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L500 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L500 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L600 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L600 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L700 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L700 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L800 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L800 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-621-L100 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L100 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L200 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L200 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L300 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L300 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L400 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L400 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L500 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L500 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L600 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L600 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L700 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L700 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L800 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L800 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
おすすめ製品
取り扱い会社
オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。無人搬送台車や産業機器、省力化機械を中心に、マテハン、工作機械、射出成形機・土木建築建設ロボット、食品機械、産業機械、原子力設備、船舶といった幅広い業界から厚いご支持を頂いております またF1やMoto GPといったモータースポーツ向けセンサーや、建設機械向けの傾斜計、科学分野では超高精度計測に用いる磁気センサーも得意としています。立体駐車場・ゴルフカート誘導センサーなども一部採用頂いております。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です 防水・防爆・耐熱・耐水・耐放射線仕様など特注対応品も多数あります センシング・測定で何かお困りごとがございましたら是非ご相談ください IoTプラットフォーム 既存品の軽微なカスタムから新しい検出原理のご提案まで、営業・技術スタッフが全力で対応します。カイゼンのお手伝いもお任せください 標準品につきましては安心の3年保証です。所在地長野県 伊那 イプロスものづくり 掲載
