【テーマパーク向け】非接触リニアエンコーダー
アトラクションの正確な位置計測に。長距離・曲面対応の非接触エンコーダー
テーマパークのアトラクションでは、安全な運行と、演出効果を最大化するための正確な位置計測が不可欠です。特に、大規模なアトラクションや、複雑な動きをする乗り物においては、レーザー測長やワイヤー式・接触式エンコーダーでは対応できないケースがあります。当社の非接触リニアエンコーダーは、長距離測長に対応し、メンテナンスフリーで、アトラクションの設計自由度を向上させます。 【活用シーン】 ・大型コースターの位置計測 ・回転型アトラクションの角度検出 ・特殊効果演出における位置制御 【導入の効果】 ・正確な位置計測による安全性の向上 ・メンテナンスコストの削減 ・アトラクションの設計自由度の向上
基本情報
【特長】 ・測長用レーザーが届かない距離・環境でも測長可能 ・磁気式のためメンテナンスフリー ・測長距離は継ぎ足しで無限大 ・スケールと読み取りヘッドのギャップ最大26mm、トラックずれ±10mm ・繰り返し制度±0.05mm、応答速度10m/sec 【当社の強み】 オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です。センシング・測定で何かお困りごとがございましたら是非ご相談ください。標準品につきましては安心の3年保証です。
価格帯
納期
型番・ブランド名

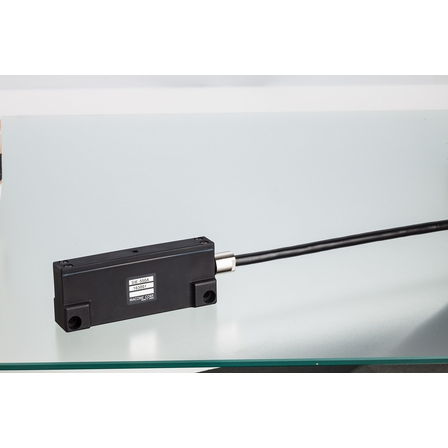

ハイギャップ リニアエンコーダー 測長センサー SIE-550A MACOME
用途／実績例
高層エレベーター テーマパーク 垂直落下型アトラクション（千葉） 自動倉庫 大型液晶画面搬送装置 立体式自転車駐輪場 立体自動車駐車場 物流倉庫 衝突試験装置 大型クレーン アーム測長
カタログ（4）
カタログをまとめてダウンロード
CADデータ（4）
| 型番 | 概要 | ファイル |
|---|---|---|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|
| SIE-550A | ヘッド インクリメンタル |
|
| SIE-550A | ヘッド インクリメンタル |
|
おすすめ製品
取り扱い会社
オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。無人搬送台車や産業機器、省力化機械を中心に、マテハン、工作機械、射出成形機・土木建築建設ロボット、食品機械、産業機械、原子力設備、船舶といった幅広い業界から厚いご支持を頂いております またF1やMoto GPといったモータースポーツ向けセンサーや、建設機械向けの傾斜計、科学分野では超高精度計測に用いる磁気センサーも得意としています。立体駐車場・ゴルフカート誘導センサーなども一部採用頂いております。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です 防水・防爆・耐熱・耐水・耐放射線仕様など特注対応品も多数あります センシング・測定で何かお困りごとがございましたら是非ご相談ください IoTプラットフォーム 既存品の軽微なカスタムから新しい検出原理のご提案まで、営業・技術スタッフが全力で対応します。カイゼンのお手伝いもお任せください 標準品につきましては安心の3年保証です。所在地長野県 伊那 イプロスものづくり 掲載
