【水門向け】非接触リニアエンコーダーによる開度管理
水門の開度を非接触で正確に測定。メンテナンスフリーで長距離測長に対応。
水門の開度管理において、正確な位置情報の把握は、安全な運用と効率的な管理に不可欠です。従来の接触式エンコーダーやワイヤー式測長システムでは、水環境や長距離測長という環境下において、腐食や摩耗、設置の制約といった問題が生じることがあります。これらの問題は、測定精度の低下や故障のリスクを高め、結果として水門の運用に支障をきたす可能性があります。当社の非接触リニアエンコーダーは、これらの課題を解決するために開発されました。 【活用シーン】 * 水門の開度測定 * ダム、運河、灌漑設備のゲート制御 * 水処理施設のバルブ位置監視 【導入の効果】 * 非接触測定による高い信頼性 * メンテナンス頻度の低減 * 長距離測定への対応 * 正確な開度情報の提供
基本情報
【特長】 * 非接触測定により、水環境下でも高い信頼性を実現 * 最大26mmのギャップ、±10mmのトラックずれに対応 * 繰り返し精度±0.05mm、応答速度10m/sec * 磁気式のため、メンテナンスフリー * スケールを曲面に貼り付け可能（R制限あり） 【当社の強み】 当社は、磁気センサー技術を専門とし、長年にわたり様々な業界のニーズに応えてきました。お客様の個別の要望に合わせた特注品の開発にも柔軟に対応し、最適なソリューションを提供します。3年間の製品保証も提供しており、安心してご利用いただけます。
価格帯
納期
型番・ブランド名

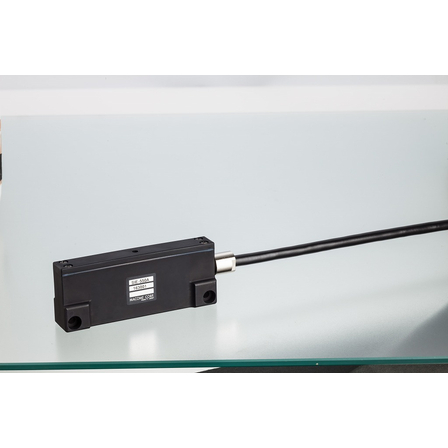

ハイギャップ リニアエンコーダー 測長センサー SIE-550A
用途／実績例
高層エレベーター テーマパーク 垂直落下型アトラクション 自動倉庫 大型液晶画面搬送装置 立体式自転車駐輪場 立体自動車駐車場 物流倉庫 衝突試験装置 大型クレーン アーム測長
カタログ（4）
カタログをまとめてダウンロード
CADデータ（4）
| 型番 | 概要 | ファイル |
|---|---|---|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|
| SIE-550A | ヘッド インクリメンタル |
|
| SIE-550A | ヘッド インクリメンタル |
|
