【トンネル向け】非接触リニアエンコーダー
トンネルの長距離測長に。磁気式でメンテナンスフリー、無限大∞測長。
トンネル建設における変位測定では、正確な距離計測が不可欠です。トンネルは、地盤変動や外的要因により、わずかな変位が生じる可能性があります。これらの変位を正確に把握することは、構造物の安全性確保において重要です。レーザー測長やワイヤー式エンコーダーが使用できない環境でも、当社の非接触リニアエンコーダーは長距離測長に対応し、トンネルの安全管理に貢献します。 【活用シーン】 ・トンネルの掘削・建設時の変位測定 ・トンネルの維持管理における構造物の変位監視 ・地盤沈下や地殻変動によるトンネルへの影響調査 【導入の効果】 ・非接触測定によるメンテナンスコスト削減 ・長距離測定による広範囲の変位測定 ・高い精度と信頼性による安全性の向上
基本情報
【特長】 ・スケールと読み取りヘッドのギャップが最大26mm、トラックずれ±10mm ・繰り返し制度±0.05mm ・応答速度10m/sec ・磁気式のため、非接触で長距離の測定が可能 ・スケールを曲面に貼り付け可能（R制限あり） 【当社の強み】 オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です。防水・防爆・耐熱・耐水・耐放射線仕様など特注対応品も多数あります。センシング・測定で何かお困りごとがございましたら是非ご相談ください。標準品につきましては安心の3年保証です。
価格帯
納期
型番・ブランド名

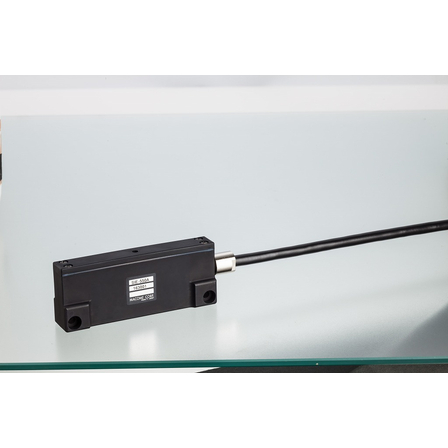

ハイギャップ リニアエンコーダー 測長センサー SIE-550A MACOME
用途／実績例
高層エレベーター テーマパーク 垂直落下型アトラクション 自動倉庫 大型液晶画面搬送装置 立体式自転車駐輪場 立体自動車駐車場 物流倉庫 衝突試験装置 大型クレーン アーム測長
カタログ（4）
カタログをまとめてダウンロード
CADデータ（4）
| 型番 | 概要 | ファイル |
|---|---|---|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|
| SIE-550A | ヘッド インクリメンタル |
|
| SIE-550A | ヘッド インクリメンタル |
|
おすすめ製品
取り扱い会社
オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。無人搬送台車や産業機器、省力化機械を中心に、マテハン、工作機械、射出成形機・土木建築建設ロボット、食品機械、産業機械、原子力設備、船舶といった幅広い業界から厚いご支持を頂いております またF1やMoto GPといったモータースポーツ向けセンサーや、建設機械向けの傾斜計、科学分野では超高精度計測に用いる磁気センサーも得意としています。立体駐車場・ゴルフカート誘導センサーなども一部採用頂いております。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です 防水・防爆・耐熱・耐水・耐放射線仕様など特注対応品も多数あります センシング・測定で何かお困りごとがございましたら是非ご相談ください IoTプラットフォーム 既存品の軽微なカスタムから新しい検出原理のご提案まで、営業・技術スタッフが全力で対応します。カイゼンのお手伝いもお任せください 標準品につきましては安心の3年保証です。所在地長野県 伊那 イプロスものづくり 掲載
