【ロボット向け】非接触リニアエンコーダー
長距離測長も、曲面への設置も可能。メンテナンスフリーの磁気式エンコーダー
ロボット業界では、正確な位置制御が求められます。特に、可動範囲が広く、過酷な環境下で使用されるロボットにおいては、耐久性と信頼性の高い測長方法が重要です。レーザー測長やワイヤー式エンコーダーでは対応できないケースでも、当社の非接触リニアエンコーダーであれば、長距離測長を実現し、ロボットの動作精度を向上させることが可能です。 【活用シーン】 ・ロボットアームの位置検出 ・移動ロボットの位置制御 ・製造ラインにおける位置決め 【導入の効果】 ・非接触のため、摩耗による故障リスクを低減 ・長距離測長が可能になり、ロボットの可動範囲を拡大 ・曲面への設置も可能になり、設計の自由度を向上
基本情報
【特長】 ・スケールと読み取りヘッドのギャップが最大26mm、トラックずれ±10mm ・繰り返し制度±0.05mm ・応答速度10m/sec ・磁気式のため、メンテナンスフリー ・スケールを曲面に貼り付け可能（R制限あり） 【当社の強み】 ・磁気センサーメーカーとして、長年の実績とノウハウ ・オリジナル技術である可飽和コイルを利用した、高精度で安定した製品 ・お客様の個別要望に合わせた特注品対応が可能 ・3年間の製品保証
価格帯
納期
型番・ブランド名

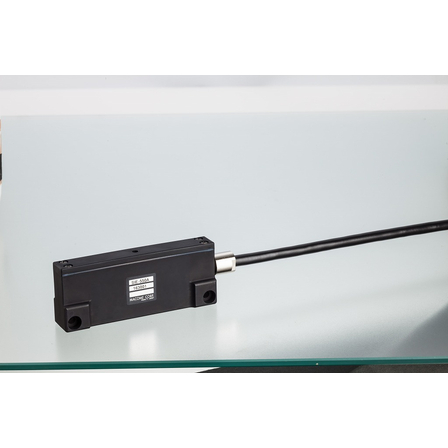

ハイギャップ リニアエンコーダー 測長センサー SIE-550A MACOME
用途／実績例
高層エレベーター テーマパーク 垂直落下型アトラクション 自動倉庫 大型液晶画面搬送装置 立体式自転車駐輪場 立体自動車駐車場 物流倉庫 衝突試験装置 大型クレーン アーム測長
カタログ（4）
カタログをまとめてダウンロード
CADデータ（4）
| 型番 | 概要 | ファイル |
|---|---|---|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|
| SIE-550A | ヘッド インクリメンタル |
|
| SIE-550A | ヘッド インクリメンタル |
|
おすすめ製品
取り扱い会社
オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。無人搬送台車や産業機器、省力化機械を中心に、マテハン、工作機械、射出成形機・土木建築建設ロボット、食品機械、産業機械、原子力設備、船舶といった幅広い業界から厚いご支持を頂いております またF1やMoto GPといったモータースポーツ向けセンサーや、建設機械向けの傾斜計、科学分野では超高精度計測に用いる磁気センサーも得意としています。立体駐車場・ゴルフカート誘導センサーなども一部採用頂いております。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です 防水・防爆・耐熱・耐水・耐放射線仕様など特注対応品も多数あります センシング・測定で何かお困りごとがございましたら是非ご相談ください IoTプラットフォーム 既存品の軽微なカスタムから新しい検出原理のご提案まで、営業・技術スタッフが全力で対応します。カイゼンのお手伝いもお任せください 標準品につきましては安心の3年保証です。所在地長野県 伊那 イプロスものづくり 掲載
