【トンネル掘削向け】非接触リニアエンコーダー
長距離測長に最適。トンネル掘削の掘進管理をサポート。
トンネル掘削業界では、掘進距離の正確な計測が、安全な作業と効率的な進捗管理に不可欠です。レーザー測長やワイヤー式エンコーダーが使用できない環境下でも、正確な測長が求められます。当社の非接触リニアエンコーダーは、長距離測長に対応し、トンネル掘削の掘進管理を強力にサポートします。 【活用シーン】 ・トンネル掘削機の位置計測 ・掘進距離のモニタリング ・掘削面の形状測定 【導入の効果】 ・正確な掘進管理による工期短縮 ・安全性の向上 ・コスト削減
基本情報
【特長】 ・最大26mmのギャップ、トラックずれ±10mmに対応 ・繰り返し精度±0.05mm ・応答速度10m/sec ・磁気式のためメンテナンスフリー ・スケールを曲面に貼り付け可能（R制限あり） 【当社の強み】 ・磁気センサーの専門メーカー ・長年の実績とノウハウ ・多様な業界への製品提供 ・カスタム対応による最適なソリューション提供 ・安心の3年保証
価格帯
納期
型番・ブランド名

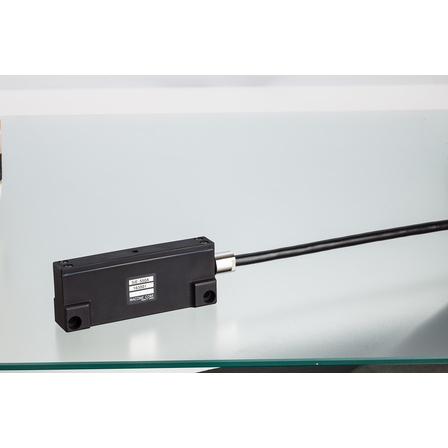

ハイギャップ リニアエンコーダー 測長センサー SIE-550A
用途／実績例
高層エレベーター テーマパーク 垂直落下型アトラクション 自動倉庫 大型液晶画面搬送装置 立体式自転車駐輪場 立体自動車駐車場 物流倉庫 衝突試験装置 大型クレーン アーム測長
カタログ（4）
カタログをまとめてダウンロード
CADデータ（4）
| 型番 | 概要 | ファイル |
|---|---|---|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|
| SIE-550A | ヘッド インクリメンタル |
|
| SIE-550A | ヘッド インクリメンタル |
|
