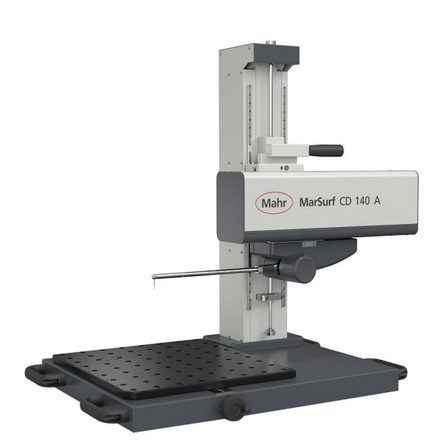

輪郭形状測定機『MarSurf CD 140 AG 11』
インテリジェントプローブシステム搭載のオールラウンダー！高速かつ高精度な測定を提供
『MarSurf CD 140 AG 11』は、Mahrの新しい輪郭形状測定機です。 プローブシステムの測定範囲は最大70mm、スタイラスを工具無し・ 再校正不要で素早く付け替えできます。また、クランプ器具や ワークホルダーを豊富なラインアップからご選択可能です。 フレキシブルなワークホルダーが大変扱いやすく、また粗さ測定にも 使用できるなど極めて高い汎用性もユーザーから支持されています。 【特長】 ■充実した輪郭測定機能-高速・シンプル ■操作しやすいハンドルで、Z軸を手動で素早く調整可能 ■工具なしでスタイラスを付け替え ■X軸移動スピードは最大200mm/s ■MarWinにより簡単に、プログラムを作成・測定を実行 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【その他の特長】 ■自動評価、輪郭の調整、CAD図面との輪郭比較など ■50mm幅ボアグリッド付きのフレキシブルなサポートプレート(KMGワークホルダー等用) ■オプションで、粗さ測定を拡張(Rz＞2μm)可能 ■ツインスタイラスによる測定 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■機械要素 ・ベアリング、スレッド、スレッドロッド、ボールスピンドル、シャフト、ラック ■製造現場での測定 ・半自動輪郭測定 ■自動車産業 ・ステアリング、ブレーキシステム、トランスミッション、クランクシャフト、 カムシャフト、シリンダヘッド ■医療技術 ・人工股関節・人工膝関節の輪郭、医療用ネジの輪郭、歯科用インプラントの輪郭 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
Mahrは160年以上にわたり、長さ・形状・表面性状測定の分野で世界のものづくりを支えてきたドイツ発の精密測定機器メーカーです。 ノギスやマイクロメータなどの汎用測定機器から、接触式・光学式表面粗さ形状測定機、カスタマイズされた自動測定システムまで、幅広い測定ソリューションを提供しています。 自動車、航空宇宙、工作機械、半導体、医療機器、光学部品など高度な品質管理が求められる製造業において、開発・生産・品質保証の各工程を支援します。 高精度化、多様化する材料や複雑な形状への対応、自動化・省人化といった課題に対し、最適な測定技術をご提案します。 また、機器の提供にとどまらず測定アプリケーションの構築から校正・保守サービス、自動化システムの導入までご相談ください。 豊富な実績とグローバルな技術力を活かし、お客様の品質向上、生産性向上、そして競争力強化に貢献します。
