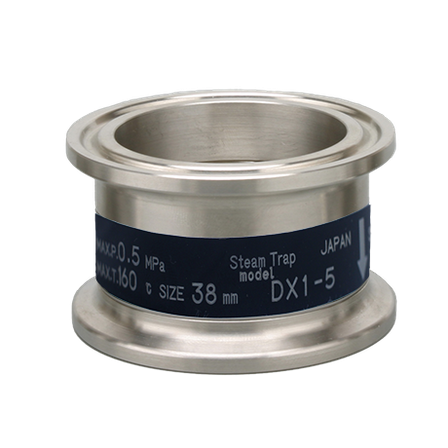

【製薬工場向け】ダイヤフラム式スチームトラップ『DX1型』
サニタリー配管専用！高い衛生性と容易なメンテナンスで滅菌維持をサポート
製薬工場における滅菌維持においては、厳格な衛生管理とプロセスの一貫性が求められます。特に、蒸気を使用する滅菌工程（SIP）やオートクレーブにおいては、温度の安定性とドレンの確実な排出が、製品の品質均一化と微生物汚染リスクの低減に不可欠です。ドレンの滞留は、菌の繁殖を招き、滅菌効果を損なう可能性があります。当社のダイヤフラム式スチームトラップ『DX1型』は、これらの課題に対応し、高い衛生性を保ちながら、効率的な滅菌プロセスを支援します。 【活用シーン】 ・SIP工程における温度管理 ・オートクレーブでの品質均一化 ・サニタリー配管ラインでの衛生維持 【導入の効果】 ・滅菌プロセスの安定化と品質向上 ・菌繁殖リスクの低減 ・省エネルギー化の実現
基本情報
ダイヤフラム式スチームトラップは、トラップ内に流入する蒸気と復水の温度差を利用して弁の開閉を行うトラップです。 【特長】 １．サニタリー配管専用で高衛生 SUS316製・接液部Ra1.6μmで耐食性に優れます。ヘルール接続で着脱が容易なため、医薬・食品ラインに最適です。 ２．面間30mm・0.18kgの超小型設計 高さ30mmの超狭小対応設計。厳しいレイアウトでも干渉せず設置でき、設計自由度を向上させます。 ３．飽和温度-5℃開弁で厳格な温度管理 ドレンを即座に放出して温度低下を防止。SIP工程やオートクレーブ等の品質均一化と省エネを両立します。 ４．残留水ゼロの「DX1R型（オリフィス付）」 蒸気停止時もドレンを残さず、菌繁殖や液溜まりリスクを排除。最高水準の衛生要求に応えます。 ５．専用逆止弁とのセットで逆流防止＆保守性向上 別売逆止弁（CX1）連携で施工簡素化と逆流防止を実現。セパレート構造で個別点検が可能です。
価格帯
納期
型番・ブランド名
Dシリーズ
用途／実績例
サニタリー蒸気配管のドレン排出 スチームでのSIP(定置滅菌)工程時のドレン排出
カタログ（2）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
ミヤワキは、創業90年以上の歴史を誇る蒸気システム関連製品の専門メーカーです。スチームトラップをはじめ、蒸気式給湯器や流体制御機器など幅広いラインアップを取り揃え、石油精製・化学・食品工場など多様な産業分野で採用されています。 長年培った技術力と豊富な実績により、効率的で安全な蒸気システムの構築をサポートします。標準品から特殊仕様まで柔軟に対応し、既設設備への最適なソリューションをご提案。国内外のお客様に信頼される品質とサービスをお届けします。ぜひお気軽にご相談ください。
