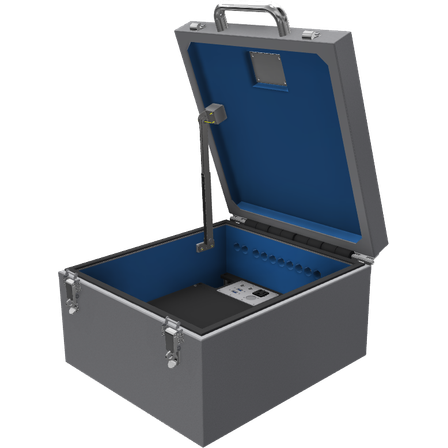

小型シールドボックス
各種端末機器の試験をコンパクトなサイズで実現する、小型シールドボックス
内部がフラットな樹脂テーブル構造となっており、携帯電話をはじめ、ゲーム機やタブレットなど様々な機器の電波測定環境を1台で実現できます。対応周波数も拡大し、６００MHｚ～１００GHz、６０d以上の減衰量を確保しています。ボックス内部との結合に豊富なインターフェースを装備しており、RFコネクタ（1.00mm,1.85mm,2.92,SMA）、USB、AC、CTIAを搭載し、貫通管も装備しており、内部機器のエミュレータなどの多芯ケーブルを引き込んだりと機器開発や検証場面で活躍しております。小型ファンを搭載しており、内部のエアフロー対策が考慮されています。
基本情報
外部寸法 250（H） × 410（W） × 592.5（D）mm（突起物を除く） 内部有効寸法 150(H) × 300（W） × 300（D）mm 貫通管サイズ Φ20mm ×1 シールド減衰量 60dB以上（800MHz～43.5GHz ） 標準コネクタ SMA or 2.92mm or 1.85mm or 1.00mm ×8 SMA or 2.92mm or 1.85mm or 1.00mm ×4 USB3.0 ×2 / CITA ×2 / AC100V ×1
価格帯
納期
型番・ブランド名
WM1019-04219
用途／実績例
詳細は、お問い合わせください。
