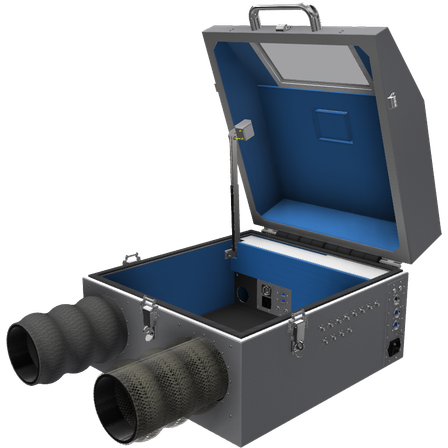

小型ハンドインシールドボックス
各種端末機器の試験をコンパクトなサイズで実現し、ボックス内で端末操作などが行える小型シールドボックス
小型シールドボックスで内部がフラットな樹脂テーブル構造となっており、携帯電話機をはじめ、ゲーム機やタブレットなど様々な機器に対応します。腕を挿入しボックス内部の機器をシールド量を確保しつつ操作することが可能です。ボックス内部の状況が把握できるよう窓を搭載しています。周波数800MHz～43.5GHz、60dB以上の減衰量を確保しています。ボックス内部との結合に豊富なインターフェイスを装備しており、RFコネクタ（2.92mm、SMA）、USB、AC,CTIAを搭載し、貫通管も装備しており、内部機構のエミュレータなどの多芯ケーブルを引き込んだりと機器開発や検証場面で活躍します。小型ファンを搭載しており、内部のエアフロー対策が考慮されています。
基本情報
外部寸法 341（H） × 505（W） × 584.5（D）mm（突起物を除く） 内部有効寸法 200(H) × 400（W） × 400（D）mm 貫通管サイズ Φ20mm ×1 シールド減衰量 60dB以上（800MHz～100GHz ） 標準コネクタ SMA or 2.92mm or 1.85mm or 1.00mm ×8 SMA or 2.92mm or 1.85mm or 1.00mm ×4 USB3.0 ×2 / LAN ×1 / CITA ×2 / AC100V ×1
価格帯
納期
型番・ブランド名
WM1019-04207H
用途／実績例
詳細は、お問い合わせください。
