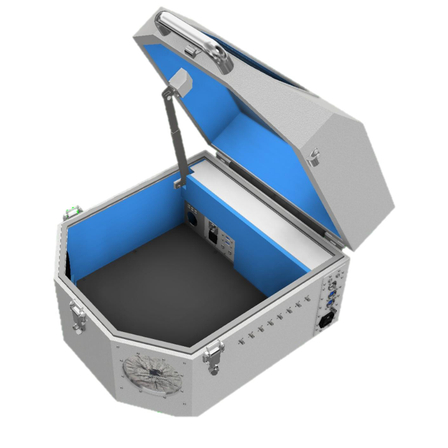

小型ハンドインシールドボックス
操作性を人間工学に基づき見直しを行い、シールドボックス内に腕を挿入した時の操作性を改善したハンドインシールドボックス
腕の挿入部分のデッドスペースが改善されると共に複数台横に並べたときの隣の操作者との省スペース化が行えます。 内部がフラットな樹脂テーブル構造となっており、携帯電話機をはじめ、ゲーム機やタブレットなど様々な機器に対応します。 腕を挿入してボックス内部の機器をシールド量を確保しつつ操作することが可能です。ボックス内部の状況が把握できるよう窓を搭載しています。 周波数600MHz～100GHz、60dB以上の減衰量を確保しています。 ボックス内部との結合に豊富なインターフェイスを装備しており、 RFコネクタ（1mm,1.85mm,2.92mm,SMA）、USB、LAN,CTIA,ACを搭載し、貫通管も装備しており、内部機器のエミュレータなどの多芯ケーブルを引き込んだりと機器開発や検証場面で活躍します。小型ファンを搭載しており、内部のエアフロー対策が考慮されています。
基本情報
外部寸法 341（H） × 505（W） × 584.5（D） 想定標準サイズ 260(H) × 414（W） × 300（D） 標準対応周波数 800MHz to 6GHz シールド減衰量 60dB or more 標準コネクタ SMA ×8 / USB3.0 ×2 LAN ×1 / CTIA ×2 換気扇風量 9.5CFM 換気扇電源 AC100V 50/60Hz 5W ボックス内ソケット 3A Max バンドオプション オプション１ 最低周波数600MHz オプション２ 最高対応周波数29.5GHz オプション３ 最高対応周波数43.5GHz オプション４ 最高対応周波数70GHz オプション５ 最高対応周波数100GHz
価格帯
納期
型番・ブランド名
WM1019-04246H
用途／実績例
詳細は、お問い合わせください。
