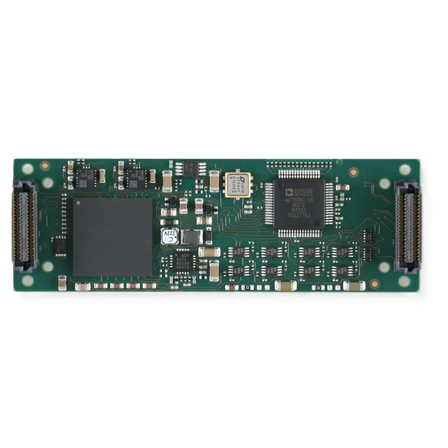

TEWS社 FPGA搭載AD/DA、DIOボード TQMC700
QMCフォームファクタにAMD Artix7を搭載したAD/DA、DIOカードです。
TQMC700は、VITA 93.0準拠QMCメザニンカードです。ユーザープログラム可能なFPGA、Artix7 XC7A50Tを搭載しています。 ・デジタルI/O：ESD保護付き5VトレラントのTTLラインを16本搭載しています。すべてのI/Oラインは個別にプログラム可能です。TTL I/Oラインは、Hi、Lo、または3ステートに設定できます。 ・18bit ADC：アナログ入力を8チャンネル搭載。各チャンネルのサンプリングレートは最大1Mspsです。各チャンネルは、バイポーラシングルエンド、ユニポーラシングルエンド、およびバイポーラ差動モードで動作可能です。 ・16bit DAC：アナログ出力を8チャンネル搭載しており、出力電圧範囲はソフトウェアで0～5V、0～10V、0～10.8V、±5V、±10V、または±10.8Vから選択可能です。出力電圧範囲はチャンネルごとに個別に設定できます。
基本情報
■仕様 ・搭載FPGA：XC7A50T-2 (AMD Artix 7) ・PCIeインターフェイス : PCI Express x1、Rev2.0 Gen 1 ・SPI flash：128 Mbit（FPGAサンプル設計を含む） ・ADC：AD7606C-18 ・DAC：AD5754R ・デジタルI/O：16本のESD保護付き5VトレラントTTLライン ・アナログ入力：8x 18ビット、1 Msps、同時サンプリング差動/シングルエンドADC ・アナログ入力電圧：ソフトウェア選択可能: 0 ～ 5 V、0 ～ 10 V、0 ～ 12.5 V、±2.5 V、±5 V、±6.25 V、±10 V、±12.5 V ・アナログ出力：8x 16ビット、10µsセトリング、シングルエンドDAC ・アナログ出力電圧：ソフトウェア選択可能：0～5V、0～10V、0～10.8V、±5V、±10V、±10.8V ・ボードサイズ : 26 mm x 78.25 mm ・動作温度範囲：-40℃～+85℃ ・空冷またはコンダクションクーリング選択可
価格帯
納期
型番・ブランド名
TQMC700 TEWS Technologies
用途／実績例
次世代の防衛・航空宇宙アプリケーション
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| TQMC700-10R-A | 16 TTL I/O, 8 AD, 8 DA, 空冷 |
| TQMC700-10R-H | 16 TTL I/O, 8 AD, 8 DA, コンダクションクーリング |
