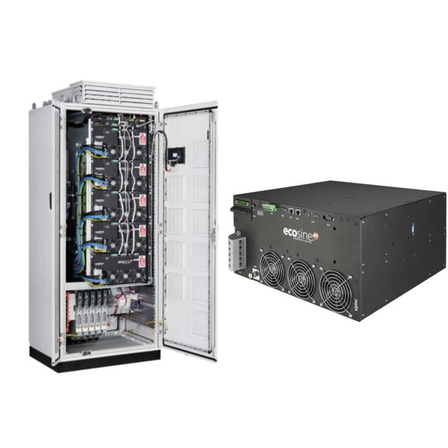

ノイズでの混合負荷・動的負荷問題を改善！アクティブ高調波フィルタ
電流波形をリアルタイムに監視・補償し、高調波歪みを抑止。電力品質を改善し、工場等でのデータ通信の安定稼働を実現します。
データセンターや各種製造工場において、インバータ等による非線形負荷の増大に伴う高調波歪みや電圧降下は、機器の加熱・誤作動や電力損失を引き起こす重大な課題となっています。 本製品は電流波形を連続的に監視し、高調波や無効電力をリアルタイムに打消補償するパワーエレクトロニクス機器です。 共通結合点での集中補償から個別負荷まで柔軟に設定でき、電源品質の改善と設備の安定稼働、省エネルギー化を同時に実現します。 アクティブ高調波フィルタは共通の基本ハードウェアと多数のソフトウェアパラメータを使用するため、幅広い用途に合わせてカスタム設定が可能です。 【特長】 ■全高調波歪みTHDi<5%および最大50次高調波までを抑制 ■定格抑制電流60A～1200Aに対応するモジュール構成を適用 ■高調波補償に加え力率補正と負荷平衡化をリアルタイム処理 ■三相3線・三相4線およびAC200V～480Vの電源条件に適合 ■カラータッチスクリーンHMIとデジタル通信による監視制御を実現 ※詳しくは資料をダウンロードいただくか、お気軽にお問い合わせください。
基本情報
【対応電圧】 AC 200～415V（4線式）／480V（3線式） 【高調波補償】 最大50次高調波 【補償対象】 高調波電流・無効電力・負荷平衡・中性線電流 【負荷対応】 中性線あり／なしの三相負荷 【インバータ方式】 3レベルIGBT 【通信・監視】 デジタルI/O、リモート監視対応 【規格】 IEEE 519、EN 61000-3-12 等
価格帯
納期
型番・ブランド名
TE(Schaffner)
用途／実績例
• データセンター • 物流産業 • 産業用ロボット • 製薬関連設備
