24GHzレーダーセンサーモジュール『miRadar(R) 8』
高性能 24GHz FMCW MIMOレーダープラットフォーム！気象条件に関係なく物体を検出する製品。

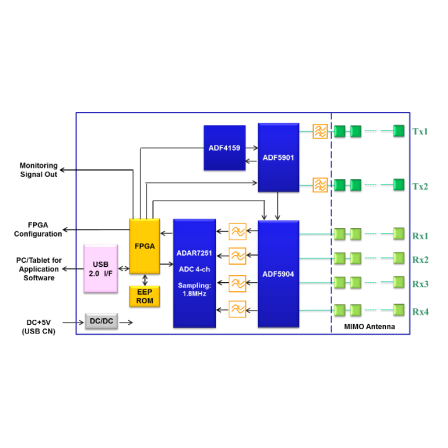

『miRadar(R) 8』は、送信Txアンテナが2素子、受信Rxアンテナが4素子ある24GHzレーダーセンサーモジュールです。 ビームフォーマ法などのMIMOレーダー信号処理を行うことで、8素子相当の方位検出精度が得られます。高性能レーダーチップセット、および低消費電力FPGA等を高密度に集積しており、USBインタフェースにてPC等の信号処理装置に接続することができます。複数台の当モジュールにより、全周(360度)の目標物検知が可能になりますが、送信出力が重ならないように協調動作制御することが出来ます。また、除雪機械用後方モニタリングシステムとしても機能し、気象条件に関係なく物体を検出可能です。 【特長】 ■8素子相当の方位検出精度 ■高性能レーダーチップセットおよび低消費電力FPGA等を高密度に集積 ■USBインタフェースにてPC等の信号処理装置に接続可能 ■複数台の協調動作制御により、全周の目標物検知が可能 ■気象条件に関係なく物体を検出可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【仕様】 ■レーダー方式：MIMO FMCW 24GHz (ARIB-STD-T73) ■アンテナ：2 Tx、4 Rx ■方位角範囲：±45度 ■スキャン速度：0.1s (max) ■検出範囲：60m (min), @Car detection case ■出力パワー：-4/2/8dBm（3段階） ■モジュールサイズ：104mm(W)×76mm(H)×6mm(D) ■インタフェース：USB2.0、マイクロ Bコネクタ ■供給電源：DC+5V, 1.5A (max)、USB コネクタより給電 ■動作温度範囲：-20 to 60度 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■除雪機械や建設車両、農業機器などの作業車両の後方車両検知 ■後続車との衝突等の事故被害を未然に防ぐための後方車両検知システム ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
サクラテックは、2008年10月の創業以来ウルトラワイドバンド技術を使った イメージングセンサー及び高性能なマイクロ波/ミリ波コンポーネントを開発してきました。 特に、Multiple-Input Multiple-Output(MIMO)技術を使用した 小型・高性能レーダー プラットフォーム（miRadar(R)8）を開発し、 障害物監視レーダーとして商品化することができました。 同じレーダープラットフォームを使い、複数の人のバイタルサイン（心拍、呼吸）を同時に測定可能とした アルゴリズムを開発し、評価キットを世界に先駆け販売して多くのメーカーで評価を頂いております。 電波センサーは、IoT社会にける自動運転用センサー、安全安心な社会を目指すセキュリティー分野 及び高齢者の見守り分野で必要不可欠なものとなってきています。 今後もサクラテックは、電波を用いたヒューマン・フレンドリーな高性能なセンサーを社会に提供し貢献してまいります。
