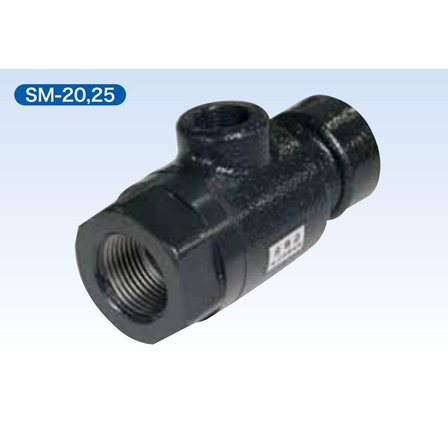

元混合ガスバーナ用混合器/低圧ミキサー SMシリーズ【CAD】
元混合ブラスト燃焼ガスバーナ用ミキサです。燃焼室圧の高いガスバーナに使用可能。
・低圧ミキサSMは、送風機から送られるエアとガス（都市ガス・プロパンガス等）を混合するミキサです。 ・ベンチュリーミキサ（VM）と比べ、ガスとエアの供給圧を柔軟に設定できます。（低圧～20kPaまで） ・高燃焼、低燃焼の調節はエアライン、ガスラインの両方の弁の開度によってその調節をすることができます。 ・コントロールモータを使用した均圧弁制御・ダブルリンケージ方式での制御が可能です。
基本情報
【型式ラインナップ】(SFバーナでの最大燃焼量kW) SM-15(15A) ～＊＊kW SM-20(20A) ～25kW SM-25(25A) ～50kW SM-40(40A) ～180kW SM-50(50A) ～250kW SM-80(80A) ～520kW
価格帯
納期
型番・ブランド名
SMミキサー
用途／実績例
【使用実績】 ・食品加工用バーナ ・食品製造用バーナ ・乾燥炉用熱風発生器バーナ ・表面燃焼バーナ ・加熱バーナ/予熱バーナ/溶解バーナ/保持バーナ ・シェルマシン ・各種加熱炉、工業炉用ガスバーナ 【対応するガスバーナ】 各種元混合バーナ(強制混合バーナ) 弊社バーナ型式:SR、SF、FF、CBX、MF、UL、パイプバーナ、ピアンバーナ、BS、メタルニットバーナ(MNB)、メタルマットバーナ(MFT)、表面燃焼バーナ、他多数)
カタログ（1）
カタログをまとめてダウンロード
CADデータ（12）
| 型番 | 概要 | ファイル |
|---|---|---|
| SM-20 | サイズ：20A |
|
| SM-20 | サイズ：20A |
|
| SM-25 | サイズ：25A |
|
| SM-25 | サイズ：25A |
|
| SM-32 | サイズ：32A |
|
| SM-32 | サイズ：32A |
|
| SM-40 | サイズ：40A |
|
| SM-40 | サイズ：40A |
|
| SM-50 | サイズ：50A |
|
| SM-50 | サイズ：50A |
|
| SM-80 | サイズ：80A |
|
| SM-80 | サイズ：80A |
|
おすすめ製品
取り扱い会社
正英製作所は、1959年の設立以来さまざまな分野へガスバーナ・工業炉を納入してきました。 そこで培った「燃焼技術」と「熱利用技術」を活かし、「水素・アンモニア燃焼技術」「低炭素型熱設備」の開発に取り組んでいます。 「熱技術研究所」では水素ガスバーナの燃焼試験をはじめ、水素燃焼を用いた塗装乾燥・アルミ溶解などの試験をすることができます。 その他にも熱設備の困りごとを解決する各種試験が可能です。 熱設備のプロフェッショナルとしてカーボンニュートラルなモノづくりの実現に貢献していきます。
