PMシリーズマグネット｜近接検知用高強度磁石
ネオジム磁石とステンレス筐体で高精度な近接検知を実現！耐久性と環境保護性能に優れた堅牢かつコンパクトなボルト型磁石。

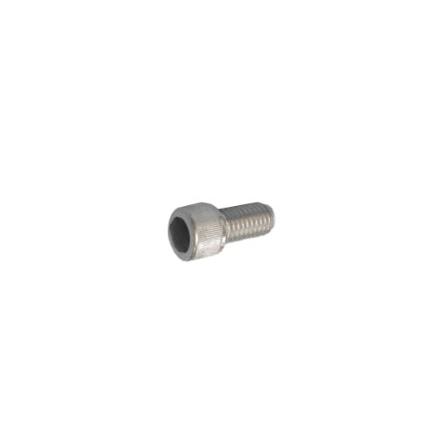

『PM-SCS50Fx075Sシリーズ』は、高強度ネオジム磁石をステンレス製ソケットキャップスクリュー内に内蔵し、高精度な近接検知を実現するソリューションです。 当製品は、ポッティング構造によりマグネットをボルトケース内に確実に埋め込み、耐久性と環境保護性能を向上させています。また、N極タイプとS極タイプの両方を用意しており、極性指定の検知要件に対して柔軟に対応します。さらに、S極バリアントには「S」刻印、N極バリアントには「N」刻印を施しており、設置時に素早く目視識別が可能です。 【特長】 ■ポッティング構造により、耐久性と環境保護性能を向上 ■極性指定の検知要件に対して柔軟に対応 ■刻印により、設置時に素早く目視識別が可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【仕様・スペック】 ■ボルト仕様：Socket Cap Screw 1/2-20 x 0.75インチL 18-8 Stainless ■内蔵磁石：NEO 35 SH (0.375インチ dia. x 0.25インチL) ■材質特性(25度C)：加工タイプ：焼結、BR：11,700 Gauss (Min) / 12,000 Gauss (Typ) ■動作温度(上限)：150度C (Typ) ■めっき NI：0.4 Mils (Min) / 0.6 Mils (Typ) ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■産業用オートメーション：位置検出および磁気アクチュエーションのため、各種機械に使用 ■セキュリティシステム：入退室管理および警報システムにおける磁気トリガに対応 ■医療機器：無菌環境での非接触センシング用途に好適 ■車載システム：近接検出のため、車両部品に組み込み ■ロボティクス：モーション制御向けに、高精度な磁気基準点を提供 ■カスタムアセンブリ：機械用ファスナーに磁石を組み込む必要があるOEMに好適 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
