最大720A 大電流コネクタ｜バッテリー・モーター機能検査向け
2芯構成でバッテリー、3芯でMCU対応｜大電流・高耐久・自動接続を実現
StäubliのMULTILAMコンタクト技術を採用した信頼性の高いフォークコネクタをベースに、最大定格電流720Aの大電流接続を実現するプラグインソリューションです。 大電流回路の接続の自動化、メンテナンス性や安全性の向上にも貢献します。 信号、熱電対等の他の接続の一括化も可能です。 •720Aモジュール×2セット構成：バッテリー試験用途 •720Aモジュール×3セット構成：モーターコントロールユニット試験用途 というように、用途別に最適な電力接続設計が可能です。
基本情報

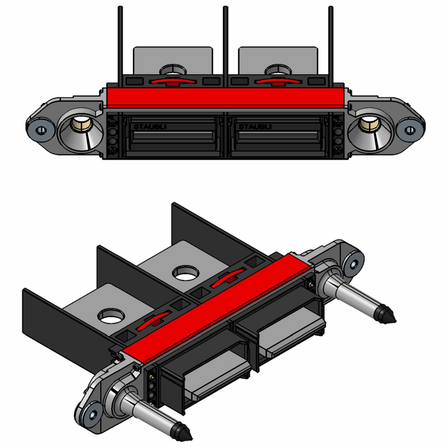

製品名：大電流フォークコネクタ（CombiTac uniq） 対応電流（構成例） •2セット構成：バッテリーテスト試験用途 •3セット構成：MCU（モーター制御）試験用途 仕様 ・芯ずれ補正: 放射状4mm、±2mm ・接続サイクル耐久性: 10万回 ・定格電流: 720A ・定格電圧: 1000V ・接続検知、信号、データ通信、熱電対、同軸、エア、冷却水等自由に追加可能
価格帯
納期
型番・ブランド名
CombiTac uniq 大電流フォークコネクタ
用途／実績例
■バッテリーテストベンチ（２芯構成） •EVバッテリーテスト設備 •充放電試験装置 •高電流サイクル試験 → 高電流の安定供給と頻繁な接続・切断に最適 ________________________________________ ■モーターコントロールユニット（3芯構成） •インバータ・ドライブシステム •モーター制御盤 •EV関連装置 → 三相・高電流配電に最適な構成 ________________________________________ ■その他用途 •配電盤・電力分配ユニット •エネルギー貯蔵システム •大電流設備の保守・試験用途
