塗装ロボット ラインナップ 「タクボエンジニアリング」
生産量や塗料に合わせて選択可能な塗装ロボット
【塗装ロボットにあらず】 タクボエンジニアリング製塗装ロボットは一般的ロボットとは違い塗装専用「ロボットシステム」です。塗装に必要なロボット、コントローラ、スプレーガン、シリンジポンプシステム、搬送装置（回転機構付き）などが標準で備わっています。 【吊り下げ式と自立式の2タイプ】 塗装ロボットの基本は大別して、「吊り下げ式」と「自立式」の2タイプ。大量生産と少量多品種生産用に設計しています。 【回転塗装Rの技術搭載】 ロボットによる塗装技術「回転塗装技術Rの技術」を独自開発。薄膜高品位塗装を実現。さらに無駄な塗料の使用を無くし塗装コストを改善します。 【独自開発のティーチングアシスタントソフト スワニスト標準装備】 【カスタマイズ可能】 複数ガン装着ユニットやターレットガンユニットなど塗装実現のために可能な技術を投入しています。自動量産ラインには主に可搬重量20kgを誇るラインダンサーM型ロボットを使用し、最大12個のスプレーガンを搭載可能にし効果を高めます。塗料や生産量、ワークに応じて対応します。
基本情報
【ラインダンサー】 1台のロボットアームに世界最大級の最大12丁ガンを搭載可能にした、スマートフォンのカバーやケースの塗装に特化した塗装ロボットです。 【ラインダンサー リベロ】 「ソフトボーイPRO スーパースピンドル塗装」は、携帯電話機やモバイル通信機器専用の塗装ロボットシステムとして開発された、総合エネルギーを抑え拡張性の高い、全く新しい塗装システムです。 【データプロ】 データ作成用として開発されたコンパクトな、塗装ロボットシステム。生産ラインを条件出し用に兼用せずに、分離させた考えでできたロボットです。色見本作成。テスト塗り作成。生産用の条件だし用をはじめ、塗装ロボット従事者の教育訓練用としても使用可能。また、さらに本社で条件出しをし、各地に点在するロボットで生産可能にし、品質のばらつきをなくします。 【スワンS】 スワン Sは、スワンロボットの搬送装置のWターンが無いタイプです。スワンSを複数台ライン上に配置することで、連続大量生産可能にします。
価格帯
納期
型番・ブランド名
ラインダンサー ラインダンサー リベロ スワン・プロ 塗装ロボットラインナップ
用途／実績例
携帯電話ケースの量産機として培った塗装技術を元に、自動車部品、ステアリング、スイッチ、エアスポイラー、ホイールキャップ、ドアハンドル、ドアミラー、ライトなど内外装部品の塗装から家電、部品、建材部品など多くのワークに適応し、中国、韓国、アメリカ、メキシコ、ベトナム、タイ、マレーシアなど世界各地に納品の実績を重ねています。 「ドアミラー」「シャークアンテナ」「ドアミラー」 【インジウム ミラー コーティング システム】 メッキ調塗装システムとしてインジウム ミラー コーティング用のシステムとして採用されています。
詳細情報
-

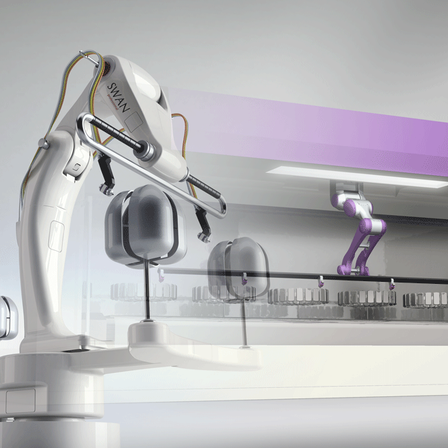

【スワン・プロ】 複数ガン装着した塗装ロボット。ボールスプラインによるシンプルな動きで回転塗装Rの技術を効率的かつ高度に実現します。制御は全て独自開発のアプリケーション「スワニスト」が担当。 【スワニスト】 ティーチングから、条件設定、塗装管理から、塗装コスト管理、塗料管理と制御（シリンジポンプシステム）全てを制御するロボットシステムの要です。 【高精度搬送装置】 タタクボエンジニアリング製ロボットシステムには回転機構が設計された、旋回式搬送装置（Wターンなど）が組み込まれています。塗装工程における高精度かつ安定したワーク搬送を実現します。薄膜高品位塗膜を得るために不可欠なロボット動作、スプレー条件、回転制御を統合管理するティーチング制御システム「スワニスト」と連動します。 【シリンジポンプシステム】 無駄な塗料の送り出し無くし必要な塗料を正確に制御します。よって、大幅な塗装コストの削減に貢献します。
-
【ラインダンサー／ラインダンサー リベロ】 大量生産型塗装ロボットシステムです。また、多品種少量生産対応、バッチ式適応の【Wターンタイプ】もラインナップしています
-
【データプロ】 ロボットはラインダンサーをベースとしたロボットシステムで、データ作成用に特化しています。本生産用の条件出しやテスト塗り、また、塗り板見本製作用として使用可能です。また、ロボット塗装従事者用の教育用としてのも使用可能です。 【点在した工場へデータを転送 品質のばらつきをなくす】 データプロで作成した塗装条件やティーチングなどの塗装データは、タクボエンジニアリング製塗装ロボットであれば、転送再現可能です。現地工場のロボットは簡単な調整ををえれば同等品質の生産が可能です。
-
【ガーニッシュ対応例 スワン・プロ】 自動車内装部品 ガーニッシュ、モニタパネルなどの回転塗装例
-
【光学レンズボディ対応例 スワン・プロ】 光学レンズボディなどの回転塗装例 筒状のレンンズボディを回転機構付き特殊アタッチメント（OP）をWターンに取り付けて4ガン仕様のスワンロボットで回転塗装します。 水筒など円筒形のワークに適応します。
-
【自動車 ドアハンドル対応例 スワン・プロ】 スワンロボットにターレットガン（2gun）opを装着しドアハンドルの両面（内外）を回転塗装で薄膜塗装します。 【ターレットガン】 複雑な形状のワークや顔が届きにくいワーク治具の塗装に適応したガンユニットです。
-
【ターレットガン】 スワンロボットの先端に取り付ける複数ガンユニット。 色変えをスピーディーに行います。
-
【スワン・プロ + ターレットガン】 設置例。バッチ式、自動式（+ハンドリングロボット）対応。 少量多品種から大量生産に適応し、また、2カラーに対応。色変えがスピーディーに。
関連動画
ラインアップ（12）
| 型番 | 概要 |
|---|---|
| スワン・プロ | 回転機構付き旋回式搬送装置装備自立型4軸ロボット |
| ラインダンサー リベロ | 吊り下げ式塗装ロボット（S型）連続式（コンベヤーライン対応） |
| ラインダンサー リベロ Wターン4top | 吊り下げ式塗装ロボット（S型）分離式（バッチタイプ）4リング用回転機構月旋回式搬送装置付 |
| ラインダンサー リベロ Wターン2top | 吊り下げ式塗装ロボット（S型）分離式（バッチタイプ）2リング用回転機構月旋回式搬送装置付 |
| ラインダンサー | 吊り下げ式塗装ロボット（M型）連続式（コンベヤーライン対応） |
| ラインダンサー Wターン4top | 吊り下げ式塗装ロボット（M型）分離式（バッチタイプ）4リング用回転機構月旋回式搬送装置付 |
| ラインダンサー Wターン2top | 吊り下げ式塗装ロボット（M型）分離式（バッチタイプ）2リング用回転機構月旋回式搬送装置付 |
| ラインダンサー データプロ | データ作成専用塗装ロボット |
| スワン-S | 複数台設置し、同時塗装で使用する塗装ロボット。搬送装置なし。 |
| スワン-D | データ作成用スワンロボットシステム ミニコンベア組み込み |
| スワン-C | 既存のスピンドルラインに設置可能なWターンなしの塗装ロボット |
| コ・スワン | 防爆式 塗装物搬送装置 ハンドリングロボット |
カタログ（7）
カタログをまとめてダウンロード
取り扱い会社
タクボエンジニアリングは、塗装のおける技術を確立し、ランニングコストを抑え利益効果のある塗装システムを独自に技術開発しています。 如何にして品質を上げるか、塗装コストを下げるか、利益を上げるか。総合的にしかも同時にこの要求を叶えるべく開発をしています。 世の中に無いから考える タクボエンジニアリングは、塗装経営に叶うシステムが無いから独自に考えます。また、より良い塗装システムのあり方を追求しています。 ◎塗装専用ロボットと塗装システムを独自に開発、販売しています。吊り下げ移動式防爆ラインダンサーに加え新たに自立型防爆スワンロボットをラインナップしました。 ◎主たる製品： 防爆塗装ロボット ラインダンサー、スワン 熱風乾燥炉 ドライテック 塗装ブース オイルブース コンベアライン ドラゴンライン 防爆型塗料供給システム シリンジポンプシステム 自動スプレーガン スコッチガン 小型防爆ACサーボモータ ホースレスロボット IH乾燥システム 塗装専用クリンルーム 特殊セラミックス塗料 UV塗装システム、乾燥システム その他の塗装システム
