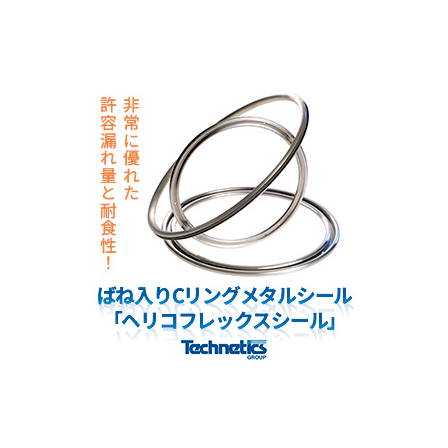

ばね入CリングHELICOFLEX(R) ヘリコフレックスシール
弾性を持つメタルシールです！溝、RF／FF、T&G、NW/KF、3端面接触型、ICF/コンフラット、異形、矩形にも対応！
基本情報
【その他の特長】 ■非常に優れた耐食性 ■長期健全性 ■すべてのフランジ面に適応可能 ■すべてのフランジ規格に適合 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【用途】 ■原子力：原子炉圧力容器、原子炉出力制御棒、一次冷却材ポンプ、加圧器、使用済み核燃料保管容器(CASK) ■バルブ：本体、ボンネット、バルブジスク(含、ダブルオフセット) ■石油精製、ガス、石油化学：空圧・油圧機器、熱交換器、SUB SEA要素技術用 (クリスマスツリー/坑口装置、マニホールド/テンプレート、昇圧ポンプ、流量計） ■ライフサイエンス：イメージングおよびスキャンニングシステム ■超高真空：加速器および核融合分野 ■半導体製造設備：PVD、CVD、エッチング装置用 ■ガスや化学薬品輸送システム用 ■自動車：エンジン用、排気系用 ■SOFC・固体酸化物形燃料電池用 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
関連動画
カタログ（7）
カタログをまとめてダウンロード
この製品に関するニュース（6）
-
【JIS V溝フランジ用標準化済み】半導体分野向け低設計締付圧力Y『超高真空用デルタシール』
デルタシール(HNV HELICOFLEX(R)DELTA) には、断面の接触側に2つのデルタ形突起があります。 デルタ形突起は、フランジ溝組込時に外被の圧縮時につぶれて消えるように設計されており、 デルタシールの設計締付圧力は、ヘリコフレックスシールに比べて低い為、エラストマー製Oリングとの交換が可能になります。 漏れ量：*円形の場合10⁻¹²Pa・m³/sec.(10⁻¹¹atm.cm³/sec.) *取付側の品質に依存します。 【特長】 ■断面の接触側に2つのデルタ形突起がある ■超高真空が実現する ■優れた弾性を有し、高温で使用可能 ■エラストマー製Oリングとの交換が可能 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
-
『真空のゴムOリング ガス透過やガス放出を無くしたい』なら、ばね入りCリングへ置換！『デルタベータHNRV』
デルタベータHNRVは元々設計締付圧力(Y)が低いデルタシールと内部ばねの特殊加工の組合せで、ゴムO-RINGからの置換と性能向上を実現します。 「真空のゴムO-RINGガス透過やガス放出を無くしたい」「既設フランジのボルト数やサイズ変更が出来ない」等、そんな悩みをお持ちの方に奨めるメタルシールです。 【特長】 ■主に超高真空用 ■従来より更に低い設計締付圧力 ■エラストマー製Oリングとの交換が可能 ■断面の接触側に2つのデルタ形突起がある 既設のフランジに対して使用出来ることを保証するものではありません。 既設フランジ仕様のご提供が必要です。 ※詳しくはPDFダウンロードまたはお気軽にお問い合わせください。
-
膨張インフレータブルシール『CEFIL'AIR(R)セフィリア』
『インフレータブルシール』は、空気圧等で膨張・収縮する製品です。 頻繁にシールが必要な箇所へ好適構造で安全。 自社製エラストマーで断面形状や材質も豊富にご用意しております。 高い設計自由度のため、様々な断面形状で小型、大型いずれも製作可能です。 詳細は、下記関連製品、関連カタログをご覧ください。
-
非常に優れた許容漏れ量と耐食性！ばね入りCリング・メタルシール『ヘリコフレックスシール』
『HELICOFLEXヘリコフレックスシール』は、フランス原子力庁(CEA)と共同で開発された、弾性を持つばね入りCリング・メタルシールです。 本製品の驚くべきパフォーマンスは、原子力、航空宇宙、高真空分野、石油精製/化学、ガスやその他一般産業等の市場において長年の研究開発、 実験や実用における結果です。 柔軟な設計対応で、お客様のご用途に沿うシール特性にカスタマイズした製品を提供します。 【特長】 ■シール径φ4～8000mm ■10^-10mbarから3000barまでの圧力に対応 ■-272℃から800℃までの温度に対応 ■発泡液レベルから超高真空レベルも対応する許容漏れ量 ■すべてのフランジ規格とフランジ面に対応(PNEUROP、ASME、ISO、JIS等) ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
-
回転軸用・導通！『 カーボンファイバー製ブラシシール』
『カーボンファイバー製ブラシシール』は、内側に回転軸に接触する カーボンブラシを設けた円形ブラシシールです。 柔らかいカーボンブラシを効率的に圧縮することができ、円形のブラシを作り、 すべての毛をシールの中心に向けます。 強固かつ機器への組込が容易な構造で、仕様の設計条件へ適合し、 機器の性能も向上させるほか、機器の安全性と信頼性を確保しつつ、 全体コスト削減に寄与します。 詳細は下記関連製品、関連カタログをご覧ください。
