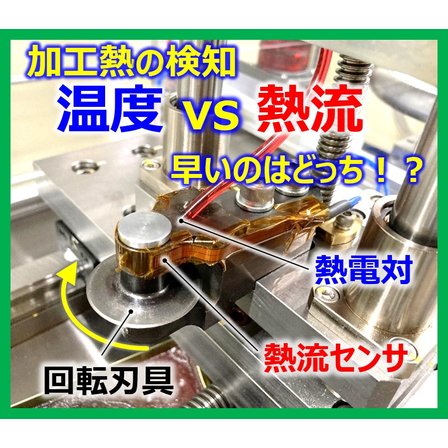

熱流（プロセス）は温度（結果）の先行指標。 機械加工するときに、加工点で発生する摩擦熱エネルギーの流れを測ることで 設備や刃具の状態監視や異常検知の早期化（予兆保全）ができます。 ＜ 熱流センサ「Energy flow」の活用事例 ＞ ▼事例概要： トルクコンバータを機械加工する際の 摩擦熱による熱流と温度を計測 ▼背景： これまで加工状態の監視は、温度センサや振動センサが用いられてきました。 しかし、加工完了タイミングや異常発生の正確なリアルタイム検知に限界があります。 予期せぬ刃具破損による設備のドカ停を予防するため 実績、経験、加工数を目安として、早めに保全することが一般的です。 ▼評価結果 熱流センサと熱電対を刃具近接に設置して 加工時の摩擦熱がアームへ伝わる熱流の波形を測定しました。 熱流センサでは熱電対よりも早く「加工完了」を検知できることが確認されました。 加工状態をリアルタイムで監視する手段として 高感度な熱流センサの活用は有効であることを基礎実証できました。 ※詳しくはPDF資料をダウンロードいただくか、お問い合わせください。

【『Energy flow』の製品特長】 ■微小な熱流も計測可能な高感度性 ■加圧状態でも計測可能な高耐圧性 ■湾曲させた状態でも計測可能なフレキシブル性

※詳しくはPDF資料をダウンロードいただくか、お問い合わせください。
