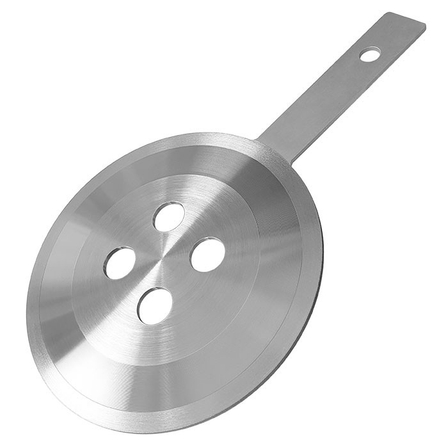

マルチホールオリフィスプレート FLC-MP【EPC向け】
液体・気体・ 蒸気の流量測定に適したマルチホールオリフィスプレートです。
マルチホールオリフィスプレート FLC-MPは、角型、偏心型、セグメント型オリフィスプレートのバリエーションの1つです。 主な違いは、プレートの中心に対して 4 つの穴が放射状に配置されていることです。 FLC-MP が持つマルチホールは下流側に 2 つ、上流側に 2 つだけです。 この構造により、マルチホールオリフィスプレートは媒体の均一な流れを保証します。 これにより、流量測定の精度が向上し、流量の乱れが最小限に抑えられ、上流側と下流側の配管が短い場合でも高い性能を発揮します。 また、マルチホールオリフィスプレート FLC-MPは、ISO 5167、AGAレポート番号3、ASME MFC 3Mの要件に基づき、WIKAの規格に準拠して設計・製造されています。 また、数値流体力学（CFD）シミュレーションと分析も貢献しています。 例えば、その分析結果では、排出係数の偏差は標準化されたソリューションの値の2％を超えないことが示されています。 マルチホールオリフィスプレート FLC-MPは、お客様の要件に合わせて最適化され、それぞれの最終用途に完全に適合します。
基本情報
<主な仕様> 短い直管の上流および下流の要件に対応 液体、気体、蒸気の流量測定に最適 コンパクトなバージョンも利用可能 精度はベータ比とレイノルズ数に応じて 1 % ～ 2 % 繰り返し精度: 流量の 0.1 % オリフィス穴直径: フルスケールの流量で指定された差圧を発生するように計算 <主な用途> 発電 石油生産・精製 水処理と送配水 ガス処理と送達 化学・石油化学産業
価格情報
仕様により異なりますためお問合せください。
納期
型番・ブランド名
マルチホールオリフィスプレート FLC-MP
用途／実績例
発電 石油生産・精製 水処理と送配水 ガス処理と送達 化学・石油化学産業
