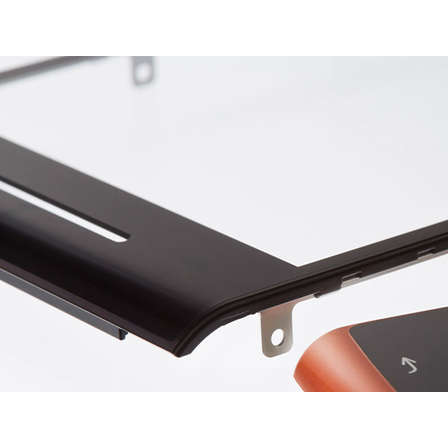

ガラスインサート成形（GIM）でスマホの狭額縁・防水一体化
「狭額縁」「シームレス」「加飾つき」。ガラスインサート成形（GIM）で樹脂フレームとガラスを一体化します。
端末サイズを変えずに画面を最大化したい ——ガラスと樹脂フレームの一体成形（ガラスインサートインモールド＝GIM）で額縁を極限まで細くし、防水性まで担保したご要望にお応えしました。 ガラス裏面に意匠加飾と接合用バインダー印刷を施し、成形樹脂の熱で接合するインキをメーカーと共同開発。 接合強度は定量管理し、防水性能は気密全数検査で保証します。 「ガラスには転写されず樹脂フレームには転写される」インモールド転写の性質を活かし、成形と同時にフレーム加飾まで完結できるのも特長です。 国内外セットメーカーに採用され、曲げガラスのインサートにも実績を広げています。 【資料ダウンロード・お問い合わせ】 「PDFダウンロード」より、カタログ・課題解決事例集をご覧いただけます。 見積・サンプル・技術相談は「お問い合わせ」よりお気軽にご連絡ください。
基本情報
■成形工法 ガラスインサートインモールド(GIM)成形 ■成形樹脂 PC-ABS樹脂 ■対応成形機 110ton～ ■製品サイズ例 130mm×58mm×3mm ■製品仕様 ガラス：６面強化ガラス、表側AFP加工、裏側シルク印刷（バインダー含む） 樹脂表面：ハードコート＋意匠転写（インモールド） ２次加工：ゲート処理、エアリーク試験
価格帯
納期
用途／実績例
■携帯端末用フロントカバー ■携帯端末用リアカバー ■車載CID用カバーレンズ ■ATM機器紙幣読み取りカメラ用カバー ■ステーショナリー
カタログ（2）
カタログをまとめてダウンロード
取り扱い会社
【吉田テクノワークスとは】 化粧品容器製造で培ったプラスチック成形＋加飾技術を活かし、成形と同時に転写加飾を行うインモールド転写成形を世界で初めて製品化したメーカーです。 【主要技術】 ■製品の両面に成形同時加飾を行うダブルインモールド成形 ■シートインサートとインモールドを組み合わせたハイブリッド成形 ■強化ガラスを金型にインサートし、樹脂フレームを一体成形かつ加飾も行うガラスインサート・インモールド(GIM)成形 ■回転２色成形とインモールド転写を組合わせた2色成形インモールド成形 ■金属(SUS板金、ナット等)のインサートとインモールド成形の複合技術 ■リアルマテリアル(本杢、ファブリック、合皮等)インサート成形 ■金属、ガラス、樹脂に対応するアウトモールド深絞り加飾工法(VSS)
