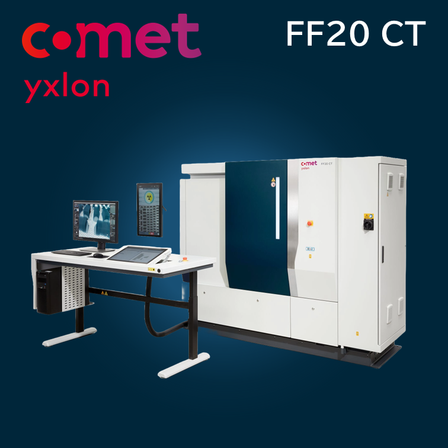

CT検査システム『YXLON FF20 CT』
小型部品向けの工業用・高分解能X線CT検査システム！
『YXLON FF20 CT』は、高分解能によってトップレベルの3D検査を 実現するコンピュータ断層（CT）検査システムです。 エレクトロニクス産業や材料工学分野において、研究開発、欠陥分析、 プロセスの監視、CT計測などで必要になる小型部品や微細構造の検査に 適しています。 【特長】 ■新型の水冷式190kVトランスミッションX線管を搭載し、 150nmまでの微細構造を鮮明な2D画像で取得 ■グラナイト（花崗岩）ベースのマニプレーターにより温度を安定化 ■直感的で簡単なタッチパネル操作 ■ヘリカルCTスキャン、水平方向に拡大された観察視野、仮想回転軸、 Quick/QualityScanの標準搭載など、様々なアプリケーションに柔軟に対応 ■MPE～SD～= 3.9 μm + L/75の精密計測 （VDI 2630-1.3規格の球間距離の偏差で計測） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。 ※英語版カタログをダウンロードいただけます。 ※日本語版リーフレットをダウンロードいただけます。
基本情報
【検査対象】 ■エレクトロニクス部品（SMDなど） ■IC部品 ■新素材のプローブ（金属、プラスチック、CFRPなど） ■マイクロシステム、MEMS、MOEMS ■医療用品（中空針など） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。 ※英語版カタログをダウンロードいただけます。 ※日本語版リーフレットをダウンロードいただけます。
価格情報
お問い合わせ下さい。
納期
型番・ブランド名
Comet Yxlon
用途／実績例
【アプリケーション】 ■航空宇宙 ■エレクトロニクス ■自動車 ■サイエンスと調査 ■CT画像計測 ■その他のアプリケーション ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。 ※英語版カタログをダウンロードいただけます。
詳細情報
-
仕様 ・サンプルの直径: 150 mm （5.9インチ） ・サンプルの⾼ さ: 300 mm （11.8インチ） ・最⼤サンプル重 量:20 kg ・装置⼨法・重量： W2,40 0 x D950 x H2,220 mm・3,40 0kg ・X線 発⽣器： YXLON製 Ma x190kV・80Wマルチフォーカ スX線管
-
【非破壊検査】信頼性試験により破断したチップ部品はんだ付け部のX線CT解析事例 X線CT FF20で撮影した信頼性試験により破断したチップ部品はんだ付け部のX線CT解析事例
-
【非破壊検査】積層チップコンデンサ（MLCC）水平クラック CT観察事例 エクスロンX線CT FF20で撮影した『積層チップコンデンサ（MLCC）水平クラック CT観察』事例
関連動画
カタログ（1）
カタログをまとめてダウンロード
取り扱い会社
Comet Yxlon(コメット・エクスロン)はフィリップス社の工業用X線事業を引き継いで、1998年に設立されたエクスロン・インターナショナルのＸ線事業を継承しているブランドです。 ドイツのハンブルクに開発・製造拠点を持ち、世界中のお客様にＸ線検査装置を提供している専門メーカーです。2007年にスイスのテクノロジー企業であるコメットグループの一員となり、2022年にはブランド名をYXLON（エクスロン）からComet Yxlon(コメット・エクスロン)へ変更しました。 X線検査装置は主にエレクトロニクス業界、オートモーティブ業界、エアロスペース業界のアプリケーションに幅広く採用いただいており、高分解能ナノフォーカスＸ線検査装置から高出力大型ＣＴまで幅広いラインナップを取り揃えております。また、加熱観察オプションやAIを使ったボイド抽出、3次元ボリューム解析など関連の技術も豊富に取り揃えており、経験豊富なスタッフがお客様の非破壊検査、故障解析に関する問題解決に日々取り組んでおります。 横浜のアプリケーションラボには大小様々なデモ機を常設しており、お客様のサンプル評価、立合いテストに対応しております。
