はんだ溶解過程をリアルタイム観察｜リフローシミュレータ

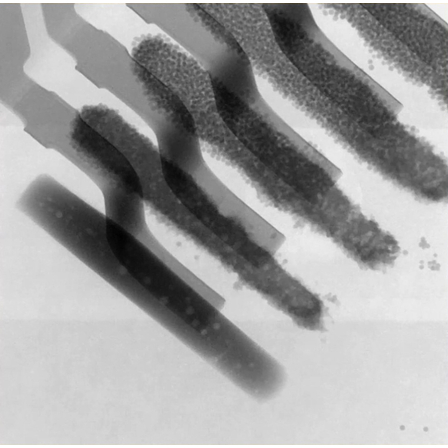

加熱炉をX線検査装置内部に設置することでリフロー環境を実現、はんだが溶解する過程をリアルタイムで観察できます！
オプションシステム《リフローシミュレータ》を設置することで・・・ ✅リフローはんだ付工程にて何らかの理由により発生したボイドが放散消滅する挙動をシミュレートライブで確認できます ✅ハンダボールがブリッジする挙動をX線ライブで確認することができます ✅電子部品の熱膨張する様子をX線ライブで確認できます 【 特 徴 】 ■加熱炉をX線検査装置内部に設置する事で、リフロー環境を実現 ■はんだが溶融する過程をリアルタイムで観察可能 ■N2環境対応可能 ■設定温度：常温～400度 ※アプリケーションによって加熱する方法選択をご提案いたします
基本情報
■対応機種：Cheetah EVO に取付可能 ■加熱方式：セラミックヒーター、熱風共用 ■設定温度：MAX:400度 ■ユニット寸法 ：650x510x140mm ■対象製品サイズ：80x80x30mm ■昇温時間：4℃/秒 ■連続使用時間 ：15分以内 ■電 源：単相200Ｖ 30A ■エアー（窒素）：0.1～0.3Mpa 100L/M以上
価格帯
納期
型番・ブランド名
Comet Yxlon
用途／実績例
詳細はお問い合わせください
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
Comet Yxlon(コメット・エクスロン)はフィリップス社の工業用X線事業を引き継いで、1998年に設立されたエクスロン・インターナショナルのＸ線事業を継承しているブランドです。 ドイツのハンブルクに開発・製造拠点を持ち、世界中のお客様にＸ線検査装置を提供している専門メーカーです。2007年にスイスのテクノロジー企業であるコメットグループの一員となり、2022年にはブランド名をYXLON（エクスロン）からComet Yxlon(コメット・エクスロン)へ変更しました。 X線検査装置は主にエレクトロニクス業界、オートモーティブ業界、エアロスペース業界のアプリケーションに幅広く採用いただいており、高分解能ナノフォーカスＸ線検査装置から高出力大型ＣＴまで幅広いラインナップを取り揃えております。また、加熱観察オプションやAIを使ったボイド抽出、3次元ボリューム解析など関連の技術も豊富に取り揃えており、経験豊富なスタッフがお客様の非破壊検査、故障解析に関する問題解決に日々取り組んでおります。 横浜のアプリケーションラボには大小様々なデモ機を常設しており、お客様のサンプル評価、立合いテストに対応しております。
