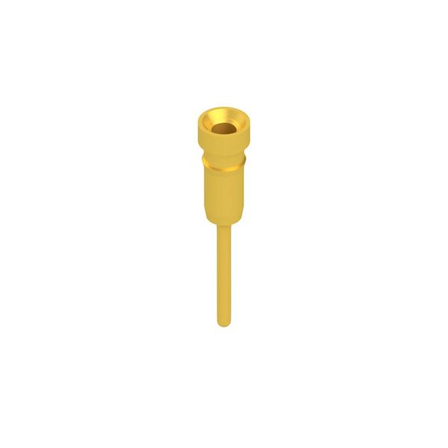

SK-17-G ソケットピン スルーホール基板実装用
金メッキを採用し、高信頼接触と耐腐食性向上を実現
（株）アクアスはヨーロッパを代表するヒートシンク、PCBコネクタメーカー Fischer Elektronikの国内正規代理です。 1. 高信頼・低接触抵抗 ・内部スプリングに金めっき（Ni＋0.75µm Au）を採用 ・酸化しにくく、長期使用でも安定した接触抵抗を維持 ・微小電流・信号用途にも適する ２．優れた機械的耐久性 ・CuBe（銅ベリリウム）合金スプリングにより高い弾性と復元力を確保 ・繰り返し挿抜でも接触圧が低下しにくい ・挿入力／引抜力が適正（1.8 N / 1.4 N）で作業性良好 ３．幅広いピン互換性 ・角ピン・丸ピンの両方に対応 角ピン：□0.22×0.25 ～ □0.40×0.55 mm 丸ピン：Ø0.4 ～ 0.56 mm
基本情報
コンタクト材質：CuZn 合金 コンタクトスプリング：金めっき コンタクト表面／コンタクトスリーブ：Ni + 4～6 µm すず（Sn）めっき 内部コンタクトスプリング材質：CuBe 合金 内部コンタクトスプリング表面処理：Ni + 0.75 µm 金（Au）めっき 適合回路ピン寸法： ・角ピン：□0.22 × 0.25 mm ～ □0.4 × 0.55 mm ・丸ピン：Ø0.4 ～ 0.56 mm 挿入深さ：2.5 ～ 3.6 mm 挿入力／引抜力：1.8 N ／ 1.4 N タイプ：メス（ソケット） 定格電流：1.5 A 定格電圧：60 V DC 耐電圧（試験電圧）：1000 V プラグイン断面寸法：0.22 × 0.25 mm ～ 0.40 × 0.55 mm 接触表面処理：金めっき 接続方式：THT（スルーホール、はんだ付け） ピッチ：2.54 mm
価格帯
納期
型番・ブランド名
SK 17 G・Fischer Elektronik
用途／実績例
詳細はお問い合わせください。
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| SK 17 G | 金メッキ品 |
| SK 17 Z | 錫メッキ品 |
