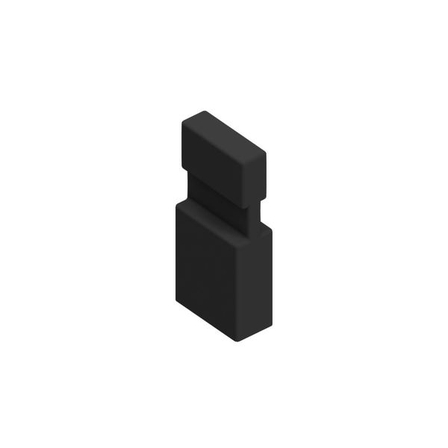

1.27mmピッチでも指でつまめる！タグ付ジャンパーソケット
【150℃耐熱】1.27mmピッチ×タグ付き。過酷な環境下でこそ活きる、ドイツ製高信頼ジャンパー
【すぐれた操作性と耐熱性】 基板の小型化が進むなか、1.27mmピッチのジャンパーソケットの取り扱いに苦慮されていませんか？「小さすぎて指でつまめない」「ピンセット作業中に紛失する」「高密度エリアで設定変更が困難」……。こうした現場のストレスを解消するのが、ドイツ Fischer Elektronik社の「タグ（取手）付き」モデル『CAB 15 G S』です。 ■指先で確実にホールド 極小サイズながら、ハウジング上部に独自のタグを装備。1.27mmピッチでありながら、ピンセットを使わず手作業での抜き差しを可能にしました。メンテナンス時の作業ミスや部品紛失リスクを大幅に低減します。 ■150℃の広温度範囲に対応 高性能樹脂PA 66を採用し、-40℃〜+150℃の動作温度を実現。車載機器や産業用小型モジュールの内部設定など、過酷な環境下でも安定した信頼性を提供します。 国内正規代理店のアクアスが、迅速にサポートいたします。図面データや納期確認など、お気軽にお問い合わせください。
基本情報
【CAB 15 G S 製品仕様】 ■ピッチ：1.27 mm ■形状・タイプ：タグ（取手）付き / クローズドタイプ ■極数：2極 ■使用温度範囲：-40℃ ～ +150℃ ■定格電流：1 A ■定格電圧：100 V AC ■接点表面処理：金メッキ（Au < 0.1 µm） ■コンタクトスリーブ：金メッキ（Au < 0.1 µm） ■挿入深さ：2.2 ～ 2.4 mm ■絶縁体材質：PA 66 (ポリアミド) ■カラー：ブラック 【製品のポイント】 1.27mmピッチの極小サイズながら、ハウジング上部に独自の「タグ（取手）」を装備。ピンセット不要で手作業による確実な抜き差しが可能です。また、-40℃から+150℃という広い動作温度範囲に対応しており、車載機器や産業用小型モジュールなど、厳しい環境下での設定変更・メンテナンスに最適です。
価格帯
納期
型番・ブランド名
CAB 15 G S・Fischer Elektronik（フィッシャーエレクトロニック）
用途／実績例
【CAB 15 G S 主な用途例】 ■高密度実装基板の回路切替・設定変更 1.27mmピッチを採用した小型通信モジュールや、省スペースが要求される制御基板の信号切り替えに最適です。 ■産業用小型モジュール・FA機器 ピンセットが入りにくい狭小スペースでも、タグ（取手）を利用して手作業でメンテナンスやモード切り替えが可能です。 ■IoTデバイス・ウェアラブル機器 小型化と信頼性が同時に求められるデバイスにおいて、確実な導通と作業性を両立します。 ■試作・開発フェーズのデバッグ 手作業での抜き差しが容易なため、開発段階での頻繁な設定変更や回路テストの効率を大幅に向上させます。
