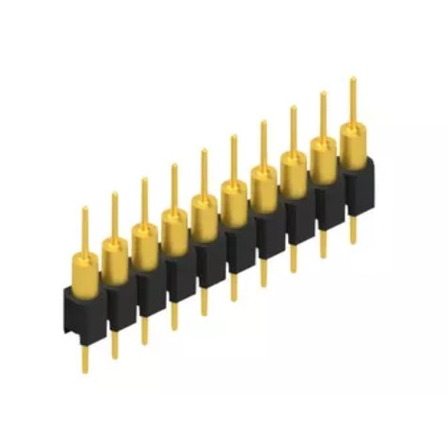

2.54mmピッチ ピンヘッダ（1～50ピン・0.47mm径）
【超省スペース設計】高さ選択＆カット対応可能な高密度PCB接続ピン
私たち株式会社アクアスはヒートシンク、PCBコネクタ、アルミケースのメーカーである ドイツFischer Elektronikの国内正規代理店です。 MK 14シリーズは、2.54mmピッチのスルーホール実装（THT）に対応した、 1列型・最大50ピン連結可能な高密度ピンヘッダです。 0.47mm径の精密丸ピンを採用し、低挿入力と安定した接触信頼性を両立。 さらに、X1・X2・X3の3種類の高さバリエーションにより、 基板間クリアランスに応じた最適設計が可能です。 ■ 特長 1～50ピン連結対応（任意カット可能） 必要な極数に現場カット、または指定ピン数での供給に対応 3種類の高さバリエーション（X1 / X2 / X3） 超低背～高スタックまで柔軟に対応 φ0.47mm精密丸ピン採用 低挿入力と安定した電気接触を両立 接触部：金メッキ / テール部：スズメッキ 高導電性と優れたはんだ付け性 THR（スルーホールリフロー）対応 260℃ / 10秒の量産リフロー工程に適合
基本情報
■ 主な仕様 ピッチ：2.54mm 配列：1列（シングルライン） 対応ピン数：1～50ピン（カット対応） ピン径：φ0.47mm（丸ピン） 上部ピン長：4.2mm 樹脂高さ：3.3mm 電気特性 公称電流：1.5A 公称電圧：60V DC 試験電圧：1000V AC（1分） 体積抵抗：≤10mΩ 材質・処理 接触部：CuZn合金 / Ni下地 + 金メッキ テール部：Ni下地 + スズメッキ インシュレータ：LCP（UL94 V-0） 環境・実装 温度範囲：-40℃ ～ +163℃ はんだ耐熱：260℃ / 10秒
価格帯
納期
型番・ブランド名
MK 14 X１・Fischer Elektronik（フィッシャーエレクトロニック）
用途／実績例
■ 用途 高密度実装基板 基板間接続（スタッキング） 制御機器・産業機器 組込み・通信機器
