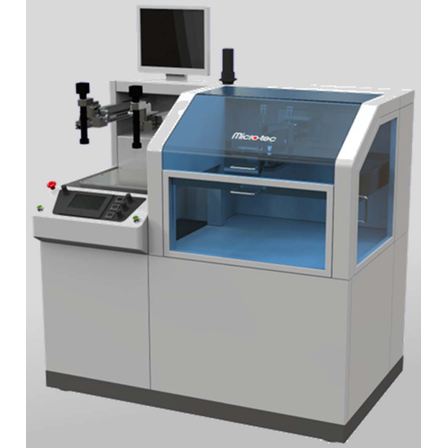

ギャップレススクリーン印刷機
版を延ばさない独自の「GAPFREE」技術を採用！精度・生産効率もアップ
スクリーン印刷はスクリーン底面と基板上面の隙間を空けるのが常識。 ただそれが故の弊害が多々あります。 ここでご紹介するギャップレス印刷機『MTU-5565-SA』はその点を解決します。 製品と版の間のギャップゼロでマスクを伸ばさない「GAPFREE」技術を採用。 精密駆動の曲面ステージにてワークと版のギャップレス状態を維持します。 版離れに必要なクリアランスが不要になるため厚みバラツキや延びを軽減します。 【特長】 ■パターン形状・位置精度が高い(歪み低減) ■枠に対して印刷エリアを最大化 ■マスクの寿命が延びる ■ストレスに弱いデリケートな版でも無理をかけず印刷可能に ■1/9ルールにとらわれず、小さな枠に対して広いエリアの印刷が可能 ■同じエリアを印刷するのに小さな版、小さな装置で印刷可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【仕様】 ■版枠サイズ：□450mm～550×650mm ■ワークサイズ：□300mm(Max) ■印刷テーブル：□360mm(吸着範囲□300mm) ■スキージ駆動：テーブルXZ駆動同期 ■整合方式：画像アライメント、カメラ4台、版枠アライメント ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
型番・ブランド名
GAPFREE『MTU-5565-SA』
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
