基板対基板（FPC）接続用コネクタ | FB3BA5シリーズ
嵌合高さ0.5mm 0.3mmピッチ 業界最小クラスの超低背・超小型コネクタ

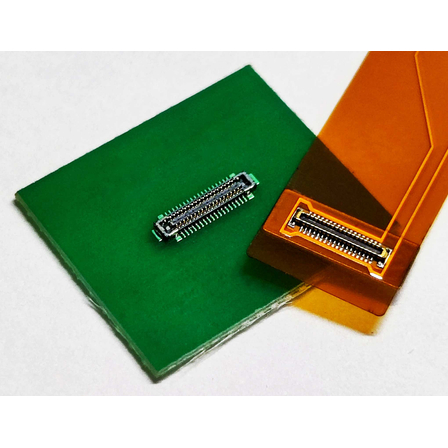

FB3BA5シリーズコネクタは0.3mmピッチ、嵌合高さ0.5mm、奥行き1.55mmの基板対基板(FPC) 間接続用コネクタです。 【特長】 ■ピッチ 0.3mm、嵌合高さ 0.5mm、製品幅 1.55mm ■芯数ラインナップ：24、36芯 ■メタルキャップ方式の採用により、堅牢構造を実現 ■メタルキャップは電源コンタクトとして3.0Aまで通電可能 ■レセプタクルコネクタ中央部に金属を配置：インナーメタルアーマー構造により更なる強度アップ ■信頼性の高い2点接触構造 ■嵌合時の良好なクリック感、抜去力の向上を実現 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
基本情報
【仕様】 定格電圧：AC 30V（r.m.s.) / DC30V 定格電流：0.4A 信号コンタクト 3.0A メタルキャップ 耐電圧 ：AC 200V (r.m.s.) / 1分間 絶縁抵抗：DC 200Vで100 ＭΩ以上 接触抵抗：30mΩ以下 信号コンタクト 20mΩ以下 メタルキャップ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
お問合せください。
