基板対基板（FPC）接続用コネクタ | FB35AW6シリーズ
嵌合高さ0.6mm 0.35mmピッチ 7.0A通電可能な電源複合タイプの超低背・小型コネクタ

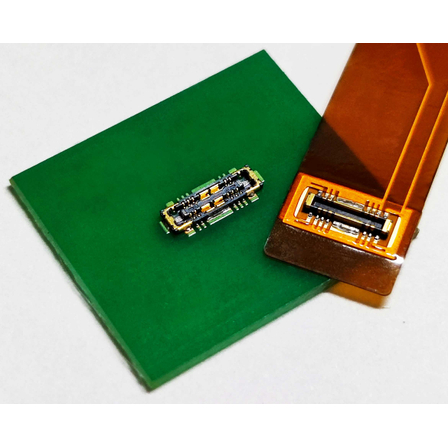

FB35AW6シリーズコネクタは0.35mmピッチ、嵌合高さ0.6mm、奥行き1.95mmの基板対基板(FPC) 間接続用コネクタです。 本コネクタは、信号コンタクトと電源コンタクトの複合端子配列を有しています。 【特長】 ■7A通電可能な電源コンタクト ■ピッチ0.35mm、製品幅1.95mm、嵌合高さ0.6mm ■芯数ラインナップ：10、14、18、20、22芯 ■メタルキャップ方式の採用により、堅牢構造を実現 ■メタルキャップは電源コンタクトとして2.5Aまで通電可能 ■レセプタクルコネクタ中央部に金属を配置：インナーメタルアーマー構造により更なる強度アップ ■信頼性の高い2点接触構造 ■嵌合時の良好なクリック感、抜去力の向上を実現 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
基本情報
【仕様】 定格電圧：AC 30V（r.m.s.) / DC30V 定格電流：0.4A 信号コンタクト 7.0A 電源コンタクト 2.5A メタルキャップ 耐電圧 ：AC 200V (r.m.s.) / 1分間 絶縁抵抗：DC 200Vで100 ＭΩ以上 接触抵抗：30mΩ以下 信号コンタクト 20mΩ以下 電源コンタクト 20mΩ以下 メタルキャップ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
お問合せください。
