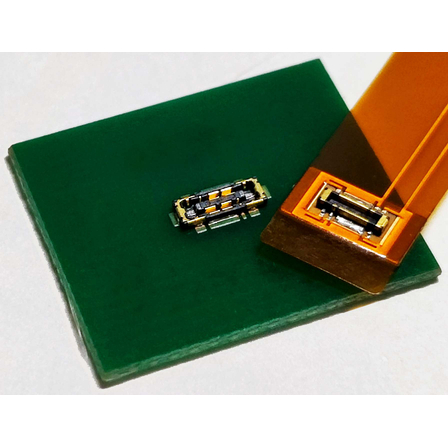

基板対基板（FPC）バッテリー接続用コネクタ｜FPB4シリーズ
嵌合高さ0.6mm 8.0A通電可能な大容量バッテリー用超低背・小型コネクタ
FPB4シリーズコネクタは嵌合高さ0.6mmの基板対基板(FPC) 間接続用のコネクタです。 8Aの通電が可能な電源コンタクトを有しており、高電流通電が必要とされるバッテリー接続等に適しています。 【特長】 ■8A通電可能な電源コンタクト ■嵌合高さ 0.6mm、製品幅 1.95mm ■芯数：信号コンタクト 2芯、電源コンタクト 2芯、メタルキャップ 2芯 ■メタルキャップ方式の採用により、堅牢構造を実現 ■メタルキャップは電源コンタクトとして2.5Aまで通電可能 ■ レセプタクルコネクタ中央部に金属を配置：インナーメタルアーマー構造により更なる強度アップ ■信頼性の高い2点接触構造 ■嵌合時の良好なクリック感、抜去力の向上を実現 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
基本情報
【仕様】 定格電圧：AC 30V（r.m.s.) / DC30V 定格電流：0.5A 信号コンタクト 8.0A 電源コンタクト 2.5A メタルキャップ 耐電圧 ：AC 200V (r.m.s.) / 1分間 絶縁抵抗：DC 200Vで100 ＭΩ以上 接触抵抗：30mΩ以下 信号コンタクト 5mΩ以下 電源コンタクト 20mΩ以下 メタルキャップ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
