高速ハーフブリッジ ゲートドライバー

超高速、低抵抗ブートストラップダイオード内蔵!100Vの負のVS過渡電圧耐量

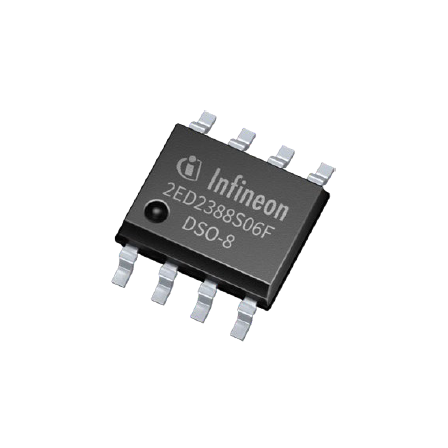

『高速ハーフブリッジ ゲートドライバー』は、DSO-8パッケージを採用し、 ソース電流は0.29A(typical)、シンク電流は0.7A(typical)です。 ブートストラップダイオード内蔵し、省スペース、BOMコストの削減、 よりシンプルな設計による低コストでのPCB小型化。 また、VSピンの負の過渡電圧耐性ノイズ耐性に優れます。 レベルシフト損失を50%低減します。 【主な特長】 ■最大動作電圧(VSノード) +650V ■100Vの負のVS過渡電圧耐量 ■超高速、低抵抗ブートストラップダイオード内蔵 ■伝播遅延90ns ■最大電源電圧25V ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

関連リンク - https://www.infineon.com/ja/part/2ED2388S06F?utm_2…

基本情報

【主な利点】 ■ブートストラップダイオード内蔵:省スペース、BOMコストの削減、よりシンプルな設計による低コストでのPCB小型化 ■レベルシフト損失を50%低減 ■VSピンの負の過渡電圧耐性ノイズ耐性に優れる ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

価格帯

納期

型番・ブランド名

「3ED2388S06」650V

用途/実績例

【対象アプリケーション】 ■IoT用のコネクテッドライティングおよびスマート照明 ■家電機器 ■LED照明システム ■モーター制御 ■スマートビル ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
