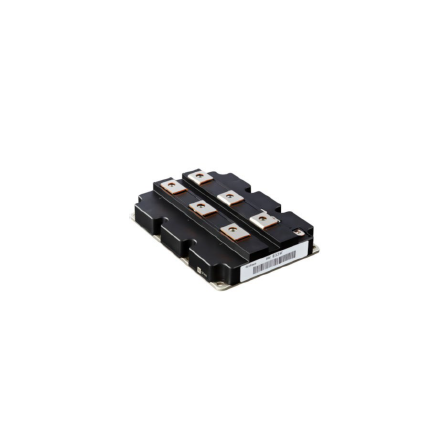

シングルスイッチIGBTモジュール 4500V/1200A
高効率なシステム設計！過負荷およびフォールトの状態に対する比類のない堅牢性
『シングルスイッチIGBTモジュール 4500V/1200A』は、TRENCHSTOP IGBT4 およびエミッターコントロールダイオード4を標準パッケージ(140×190mm2)に 搭載し、前モデル同様にS7独自の機能の有無が選択できる製品です。 MVD、T＆D、輸送など、産業アプリケーションの現状および将来的な要件に 対応するよう、当社の新しいチップ世代にアップグレードされました。 また、前モデルの“FZ1200R45HL3”とは機械的特性が同じで、電気特性も きわめて近いため、移行が簡単です。 【主な特長】 ■四角形の逆バイアス安全動作領域(RB-SOA) ■高い宇宙放射線耐性(100 FIT @ 2900 V) ■高いTC耐量(30,000 サイクル@ DTc ＝ 80 K)および PC耐量(2百万サイクル@ DTj ＝40 K) ■火災防護規格EN45545-2 R22, R23：HL3取得 ■高い出力実効電流で低い導通損失 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
型番・ブランド名
「FZ1200R45HL4」および「FZ1200R45HL4_S7」
用途／実績例
【対象アプリケーション】 ■インバーター駆動 ■商用車および農業用車両 ■送電および配電 ■蓄電システム ■トラクション ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
