CCDカメラ搭載非接触工具測定システム『VTS WF』
トップクラスの繰り返し精度と測定性能を維持しつつ、計測エリアを拡大。研削工具や特殊形状の工具の計測や摩耗管理に最適。

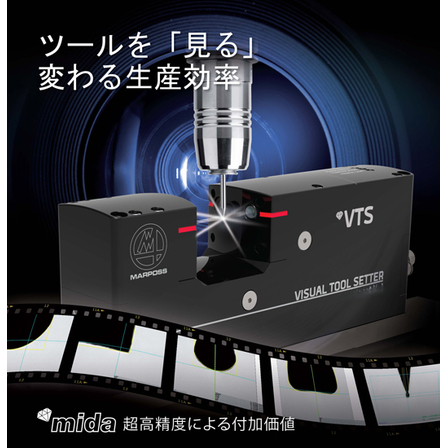

『VTS WF（ワイドフィールド）』は、超高精度加工で重要になる 特殊ツール等の測定向けに最適化されたCNCマシン用非接触撮像式カメラツールセッターです。 高精度のターニングセンターや旋盤での用途に特化して設計しています。フレーム範囲のサイズにより、ダブル サイドは直径2.9 mmまで、シングルサイドの場合は直径80 mmまでのツールを計測できます。 エアシャッターが光学式レンズを覆って保護、過酷なマシン環境を想定した設計です。 カメラツールセッターは、他のツールセッターでは計測が難しかった複雑な形状の工具や、砥石などの 研削工具の計測にもご利用いただけます。 品質や加工精度を要求され、これまで自動化（無人化）が難しかった工具の計測や管理を実現し、 生産の効率化や省人化に貢献します。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
基本情報
【仕様(一部)】 ■シャッター動作：エア駆動 ■測定可能な直径 (VTS WF-85の場合） ・min：40μm ・max：2.9mm double side／80mm single side ■分解能：0.4μm ■相対湿度：90% max ■保護等級(IEC 60529)：IP67 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。 ------- ● 展示会出展のご案内 MECT 2025（メカトロテック）＠ポートメッセなごや（第3展示場 ブース番号：3D49） 弊社は2025年10月22日（水）より10月25日（土）までの4日間、「MECT 2025」 へ出展いたします。 新機能「工具表面摩耗検査機能」を搭載したCCDカメラ搭載非接触工具測定装置 VTSを発表します。 ぜひブースにお越しください。お待ち申し上げております。
価格情報
お気軽にお問合せください。
価格帯
100万円 ~ 500万円
納期
応相談
用途／実績例
・レーザー式ツールセッター以上の高精度が求められるフィールド ・研削加工における砥石の工具長、外径計測及び工具情報の管理 ・特殊形状工具における特定箇所の摩耗計測及び、工具情報の管理
