配管自動切換装置 マルチタイプ
物理的切換でクロスコンタミリスクをゼロへ。メンテナンス不要の自動配管切換ユニットで、生産効率と環境配慮を両立します。
自動配管切換ユニットの特長 先端に自動着脱用コネクタ（カプラー）を取り付けたユニットをX・Y方向に駆動させることで、任意の配管へ自動接続します。これにより、複数ライン間の自動切換を実現します。 クロスコンタミの防止： 配管を物理的に切り離して接続するため、内部リークによる混入リスクがありません。 メンテナンスフリー： 自動弁やバルブブロックのような予防保全が不要となり、ランニングコストを大幅に低減します。 環境負荷の低減とコストカット： 一筆書きでの接続・切換により、製品ロスや洗浄液・廃液を削減。SDGsの達成にも貢献します。 柔軟な生産運用： バルブブロックのような生産上の制約がなく、効率的な運用が可能です。 拡張性と対応力： ピグシステムの搭載や高粘性液への対応、インライン流量計の追加による計量投入装置へのアップグレードも可能です。粉体、強酸、高粘性液体など、多様なプロセスで豊富な導入実績がございます。
基本情報

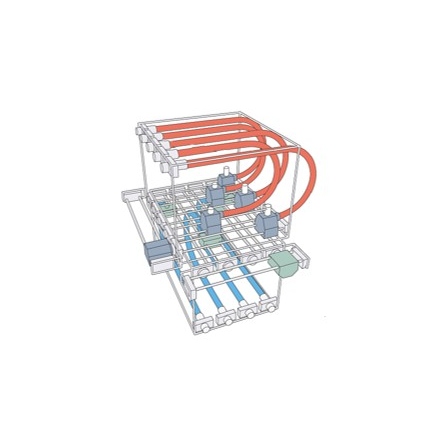

■マルチタイプ（配管自動切換装置）とは 上流および下流の複数ラインを、自動かつ任意に切り換えることができる設備です。 本装置は、フレキシブルホースの先端に流体に適したコネクタを備えています。上流側のコネクタをX軸方向へ、下流側のコネクタをY軸方向へ移動させ、その交点（クロスポイント）においてZ軸方向へ接続することで流路を形成する仕組みです。
価格帯
納期
型番・ブランド名
配管自動切換装置＜マルチタイプ＞
用途／実績例
■主な実績例 潤滑油製造工場貯蔵タンク～充填ライン 酒類製造工場貯蔵タンク～払出しライン 乳飲料製造工場サージタンク～充填ライン 医薬部外品製造工場ブレンディングタンク～充填ライン 医薬中間体プラント反応槽～反応槽の切換 半導体工場 金属溶出が無い樹脂コネクタでライン切換の自動化
関連動画
カタログ（3）
カタログをまとめてダウンロード
この製品に関するニュース（2）
-
第28回 インターフェックスジャパン」出展のお知らせ
2026年5月20日～22日に開催される展示会「第28回 インターフェックスジャパン」に、 オートコネクタ・配管自動切換装置・Quitto・電子聴音棒を出展します。 ブースにはオートコネクタと配管自動切換装置のデモ機を展示しておりますので、実際にコネクタが自動で調芯し配管が着脱する様子をご覧いただけます。Quitto体験コーナーでは新商品「Quitto」によるワンアクションでの簡単着脱をお手に取り実感いただけます。 また、「音」をデータ化・見える化する診断装置：電子聴音棒 Kirari MUSEの実物も展示しております。 工場の自動化に興味がある方、自動化でお困りの方、へルールクランプの煩わしさを解消したい方、異音診断でお悩みの方は是非お立ち寄りください。 皆さまのご来場を心からお待ちしております。 「第28回 インターフェックスジャパン」 日時： 2026年5月20日(水)、5月21日(木)、5月22日(金) 10:00～17:00 会場： 幕張メッセ（ブース番号：30-27） 出展内容： 粉体用オートコネクタ、配管自動切換装置、「Quitto」、電子聴音棒
-
「デモ機の動画をＹｏｕｔｕｂｅでご覧頂けるようになりました」オートコネクタ/オートカプラー/各種カプラ/オートジョイント/配管自動切換装置
弊社が設計・製作している装置 「オートコネクタ」「オートカプラー」「各種カプラ」「配管自動切換装置」のデモ機解説動画と基本動作をCGで説明した動画を Ｙｏｕｔｕｂｅにアップロードしました。 カタログだけでは分かりにくかった装置の動きを動画で見る事ができます。 配管やホース、ヘルールなどの脱着作業を自動化検討されている方。 ホースのライン切換え作業を自動化したい方。 バルブ（自動弁、三方弁）を使用されており、予防保全などに課題がある方。 ぜひ一度ご覧ください。 装置やカプラは全てオーダーメイド対応もしていますので、まずはお気軽にご相談下さい。 弊社HP https://ac.nabtesco-service.com/catalog/ お問合せ先： ナブテスコサービス株式会社 産業機械部 ＹｏｕｔｕｂｅのURL： https://www.youtube.com/channel/UCrdzpnqpgiivqG3TUXKDdAQ
