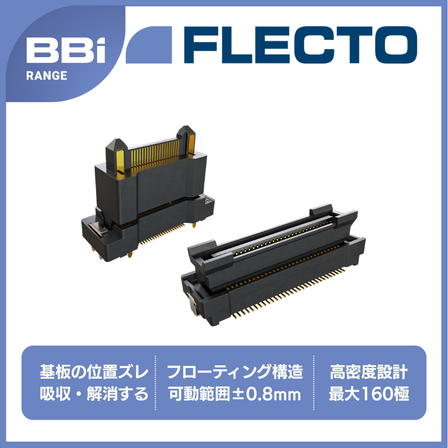

フローティング構造、基板対基板コネクタFlecto
可動範囲±0.8mm！基板間での複数のコネクト配置でも位置ズレ解消。位置決め精度が厳密でなくとも高速自動組み立て時のミスを防止
Flectoシリーズは、要求が厳しい高性能アプリケーションのデータ伝送および電力供給ニーズに応えつつ、複数ペアのコネクタを使用する高速自動組み立て工程をサポートしています。 左右対称の2列配列で最大160極に対応し、0.5mm / 0.635mm / 0.8mmの極小ピッチを提供しています。 X軸・Y軸方向に最大±0.8mm移動可能で、基板上での配置および嵌合時の位置ズレを補正します。 複数の基板を重ね合わせる際の位置決め精度の緩和に役に立ちます。
基本情報
【Flectoシリーズの特徴】 ■X・Y・Z方向での可動性で位置ズレを吸収 ■同一基板上での複数個コネクタ使いに最適 ■小型コンタクトへのストレス軽減 ■最大160極の高密度設計 ■テープ＆リールで供給可能 【Flectoの仕様】 ■動作温度：-40°C ～ +105°C ■絶縁抵抗：100Ω min ■最大電圧：250V AC/DC ■耐振動性：10-55Hz, 1.5mm pk-pk / 6時間 ■耐衝撃性：50G (490m/s²) ※詳細仕様については、お気軽にお問い合わせください。 ※メーカー・製品の紹介資料について、弊社公式サイトをご覧ください
価格帯
納期
型番・ブランド名
Harwin
用途／実績例
■工場自動化 ■監視カメラ ■LEDディスプレイ ■電気自動車 ※詳しくは、PDF資料をダウンロードいただくか、お気軽にお問い合わせください。
